Surge Impedance Loading

Surge Impedance Loading (SIL) adalah daya alami yang dapat ditransmisikan oleh saluran transmisi AC ketika beban bersifat resistif murni, sama dengan impedansi karakteristik saluran. Fungsi utamanya adalah sebagai acuan kinerja dan stabilitas saluran transmisi.

Pengertian Dasar dan Signifikansi dalam Transmisi Listrik

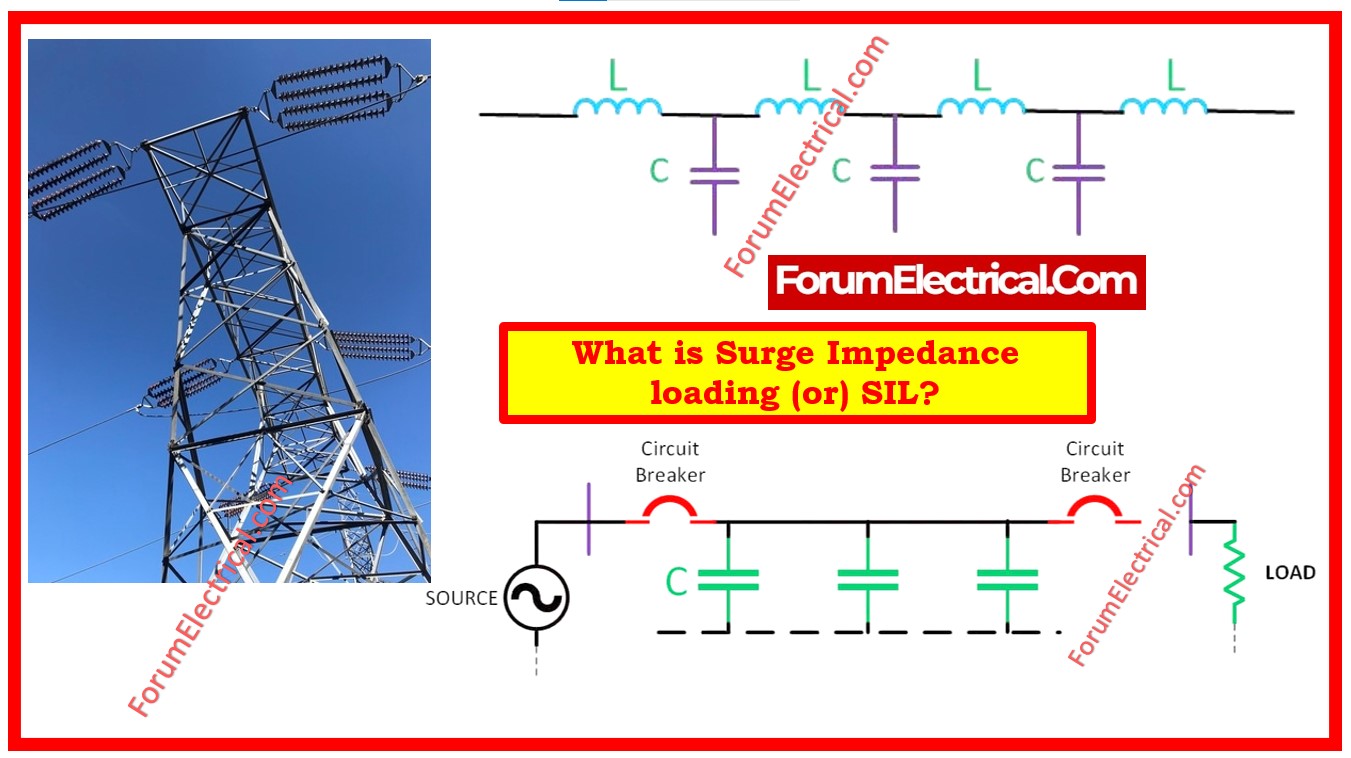

Surge Impedance Loading (SIL) atau Beban Impedansi Surja merupakan konsep fundamental dalam teknik tenaga listrik, khususnya pada sistem transmisi tegangan tinggi (SUTT/SUTET). SIL didefinisikan sebagai besarnya daya aktif (dalam MW atau kW) yang dapat ditransmisikan oleh suatu saluran transmisi tiga fasa ketika beban pada ujung penerima bersifat resistif murni dan nilainya sama dengan impedansi karakteristik (surge impedance) dari saluran tersebut. Impedansi karakteristik ini sendiri merupakan akar kuadrat dari rasio antara induktansi seri per satuan panjang (L) dan kapasitansi shunt per satuan panjang (C) saluran, atau Zc = √(L/C).

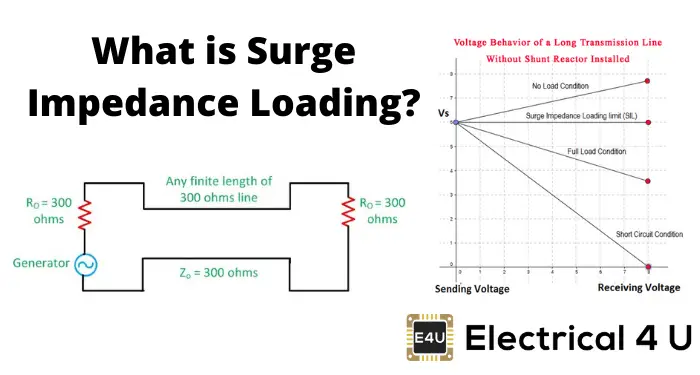

Kondisi SIL sering disebut sebagai kondisi 'alami' atau 'ideal' dari saluran karena pada beban ini, profil tegangan sepanjang saluran relatif datar (flat) dan daya reaktif yang dihasilkan oleh kapasitansi shunt saluran tepat diimbangi oleh daya reaktif yang dikonsumsi oleh induktansi serinya. Akibatnya, tidak ada aliran daya reaktif netto ke atau dari sistem pada kedua ujung saluran. Hal ini membuat SIL menjadi titik operasi yang sangat efisien secara teknis.

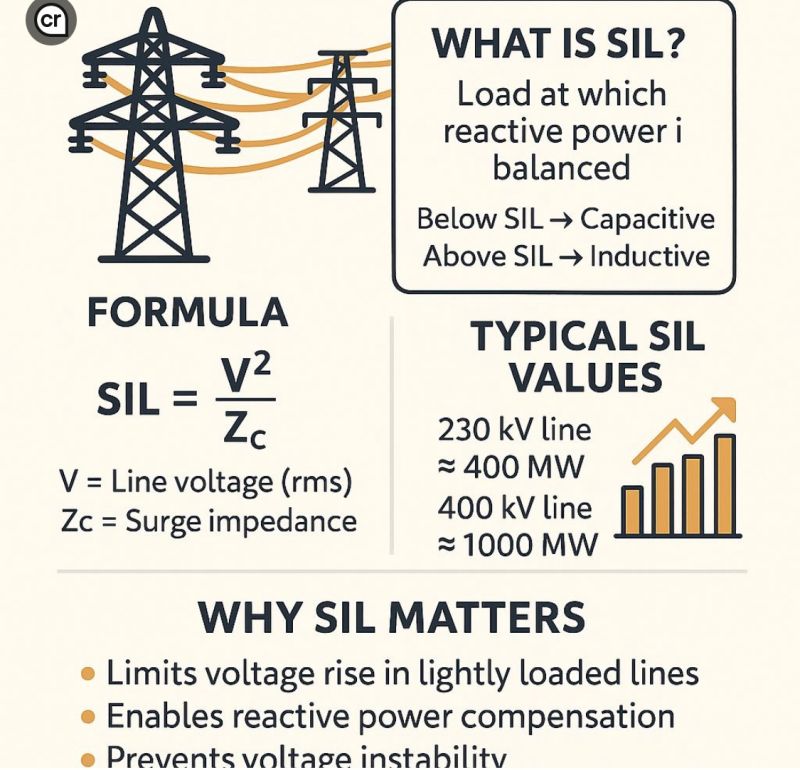

Nilai SIL suatu saluran tidak tetap, melainkan bergantung pada parameter fisik saluran seperti konfigurasi konduktor, jarak antar fasa, dan tinggi menara. Saluran dengan tegangan operasi yang sama tetapi desain berbeda dapat memiliki nilai SIL yang berbeda. SIL berbanding lurus dengan kuadrat tegangan operasi saluran (V²) dan berbanding terbalik dengan impedansi karakteristik (Zc), dirumuskan sebagai SIL = V² / Zc. Artinya, meningkatkan tegangan transmisi akan meningkatkan kapasitas daya alami saluran secara signifikan.

Sumber:

ESDM - Glosarium Ketenagalistrikan

Fungsi sebagai Acuan Operasi dan Perencanaan Sistem Transmisi

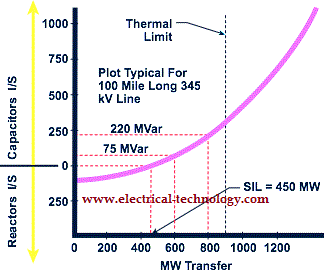

Dalam perencanaan dan operasi sistem tenaga listrik, SIL berfungsi sebagai patokan atau 'benchmark' penting untuk mengevaluasi kinerja dan stabilitas saluran transmisi. Daya yang ditransmisikan (beban aktual) sering dibandingkan dengan SIL saluran. Jika beban aktual lebih rendah dari SIL (beban ringan), saluran cenderung menghasilkan daya reaktif netto ke sistem karena efek kapasitif dominan, yang dapat menyebabkan kenaikan tegangan (Ferranti effect). Sebaliknya, jika beban aktual melebihi SIL (beban berat), saluran akan menyerap daya reaktif netto dari sistem karena efek induktif dominan, berpotensi menyebabkan penurunan tegangan (voltage drop) yang signifikan.

Perbandingan ini membantu operator sistem dalam mengelola aliran daya reaktif dan stabilitas tegangan. Untuk beban di atas SIL, biasanya diperlukan kompensasi reaktif seperti pemasangan kapasitor shunt atau reactor untuk menjaga tegangan dalam batas aman. Dalam konteks perencanaan, panjang saluran juga menjadi pertimbangan kritis. Saluran yang panjangnya kurang dari 250 km (saluran pendek/medium) umumnya dapat mentransmisikan daya mendekati atau di atas SIL dengan pengaturan yang tepat. Sementara untuk saluran sangat panjang, kapasitas transmisi daya aktif maksimum sering kali dibatasi oleh pertimbangan stabilitas dan menjadi lebih rendah dari nilai SIL.

Oleh karena itu, pemahaman tentang SIL sangat krusial bagi para insinyur perencana untuk menentukan konfigurasi saluran, tingkat tegangan, dan kebutuhan peralatan kompensasi. PLN sebagai operator sistem kelistrikan nasional mempertimbangkan nilai SIL dalam studi kelayakan dan desain proyek-proyek transmisi baru untuk memastikan keandalan dan efisiensi penyaluran daya dari pembangkit ke pusat beban.

Sumber:
