Sweep Frequency Response Analysis
Sweep Frequency Response Analysis (SFRA) adalah teknik diagnostik yang digunakan untuk mendeteksi perubahan mekanis dan elektris pada belitan transformator dengan membandingkan respons frekuensi yang diukur. Metode ini berfungsi untuk mengidentifikasi kerusakan dini seperti deformasi, pergeseran, atau hubung singkat antar belitan tanpa perlu membongkar peralatan.
Pengertian dan Prinsip Dasar SFRA

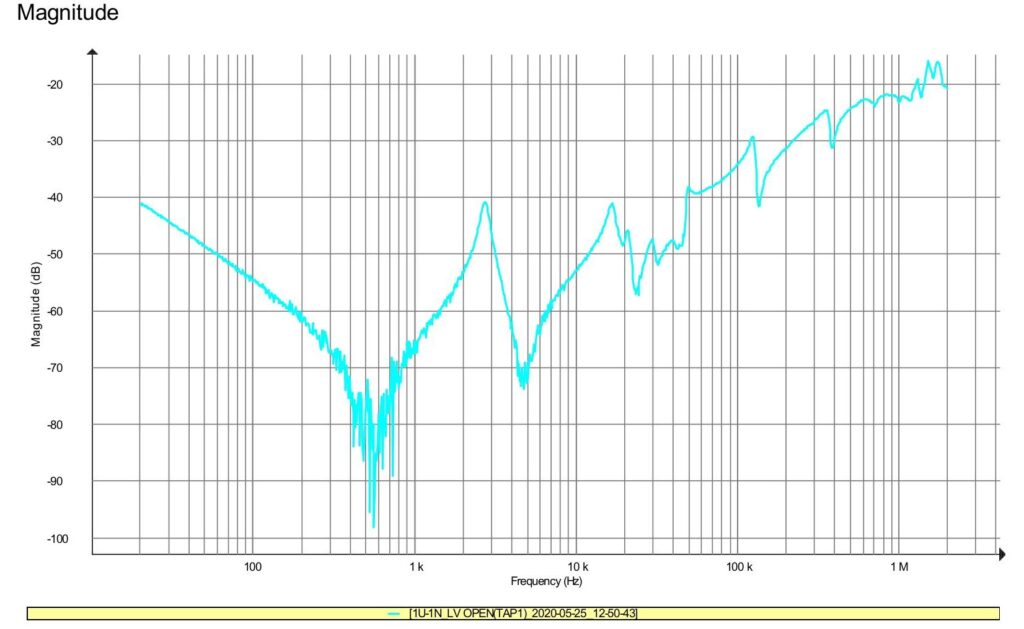

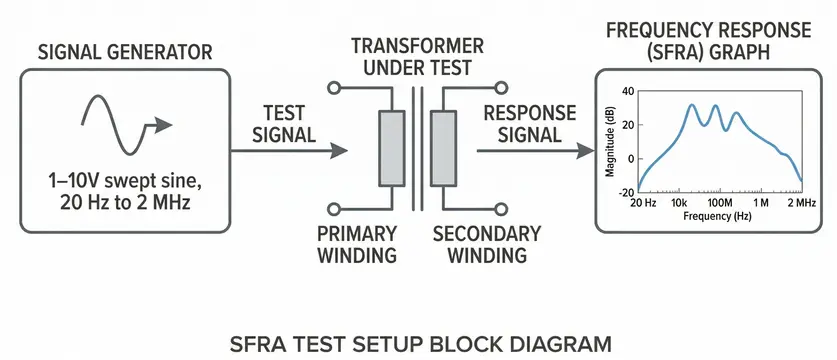

Sweep Frequency Response Analysis (SFRA) adalah metode pengujian frekuensi tinggi yang digunakan untuk mengevaluasi integritas mekanis dan elektris belitan pada peralatan tenaga listrik, terutama transformator. Pengujian ini dilakukan dengan menyuntikkan sinyal AC berfrekuensi rendah hingga tinggi (biasanya dari 20 Hz hingga 2 MHz) ke terminal belitan dan mengukur respons outputnya. Hasil pengukuran berupa grafik perbandingan magnitudo dan fase terhadap frekuensi, yang disebut sebagai 'sidik jari' (fingerprint) transformator.
Prinsip kerja SFRA didasarkan pada fakta bahwa respons frekuensi suatu belitan transformator sangat bergantung pada konfigurasi fisik dan geometri belitan tersebut. Setiap perubahan fisik, seperti deformasi akibat gaya elektrodinamik saat gangguan hubung singkat, pergeseran inti, atau kerusakan isolasi, akan mengubah parameter distribusi induktansi, kapasitansi, dan resistansi belitan. Perubahan parameter ini langsung mempengaruhi bentuk kurva respons frekuensi. Dengan membandingkan kurva SFRA hasil pengukuran saat ini dengan kurva referensi (baseline) yang diambil saat transformator baru atau dalam kondisi sehat, penyimpangan yang signifikan dapat mengindikasikan adanya kerusakan.
Aplikasi dan Pentingnya SFRA dalam Sistem Ketenagalistrikan
Dalam konteks ketenagalistrikan, SFRA memiliki peran kritis sebagai alat diagnostik pencegahan (predictive maintenance) untuk aset-aset kritis seperti transformator daya di pembangkit listrik, gardu induk transmisi, dan gardu distribusi. Pengujian ini biasanya dilakukan setelah transformator mengalami gangguan berat (seperti hubung singkat eksternal atau melalui arus intrush yang besar), setelah pengangkutan, atau sebagai bagian dari pemeliharaan rutin. Deteksi dini kerusakan mekanis memungkinkan perencanaan perbaikan yang terukur, mencegah kegagalan total yang dapat menyebabkan pemadaman luas, kerugian finansial besar, dan waktu perbaikan yang lama.
Keunggulan utama SFRA adalah kemampuannya memberikan gambaran kondisi internal transformator secara non-destruktif dan tanpa perlu mengosongkan minyak isolasi atau membongkar inti-belitan. Hal ini menjadikannya lebih efisien dan aman dibandingkan metode inspeksi visual langsung. Dalam sistem proteksi listrik, transformator yang integritas mekanisnya terjaga berperan penting dalam menjaga stabilitas sistem dan keandalan pasokan listrik. Standar internasional seperti IEEE Std C57.149 dan IEC 60076-18 merekomendasikan penggunaan SFRA, dan praktik ini juga diadopsi oleh utilitas listrik di Indonesia untuk meningkatkan keandalan jaringan. Penerapan SFRA sejalan dengan upaya PLN dalam menerapkan pemeliharaan berbasis kondisi (Condition Based Maintenance) untuk aset-aset strategisnya.
