Tan Delta Test

Tan Delta Test (atau Dissipation Factor Test) adalah pengujian diagnostik isolasi listrik yang mengukur rasio antara arus resistif dan arus kapasitif untuk menilai kondisi dielektrik dan mendeteksi degradasi dini pada peralatan tegangan tinggi.

Pengertian, Prinsip Kerja, dan Fungsi

Tan Delta Test, dikenal juga sebagai pengujian Faktor Disipasi (Dissipation Factor) atau pengujian Faktor Daya (Power Factor), adalah metode diagnostik yang tidak merusak (non-destructive) untuk mengevaluasi kondisi isolasi pada peralatan listrik tegangan tinggi. Pengujian ini mengukur kerugian dielektrik (dielectric loss) dalam material isolasi dengan membandingkan komponen arus resistif (IR) yang sefasa dengan tegangan terhadap komponen arus kapasitif (IC) yang tertinggal 90 derajat. Rasio IR/IC ini menghasilkan nilai tan δ (delta), yang merupakan tangen dari sudut rugi-rugi (loss angle).

Teknisi melakukan pengujian tan delta pada isolasi kabel tegangan tinggi di gardu induk

Fungsi utama Tan Delta Test adalah untuk mendeteksi degradasi, kontaminasi, dan kelembaban pada isolasi secara dini sebelum terjadi kegagalan yang fatal. Dalam konteks sistem ketenagalistrikan—mulai dari generator di pembangkit, transformator daya, hingga kabel dan bushing di gardu induk—isolasi yang sehat memiliki nilai tan δ yang rendah dan stabil. Peningkatan nilai tan δ dari waktu ke waktu mengindikasikan penurunan kualitas isolasi, seperti terbentuknya jalur konduktif akibat thermal aging, kelembaban, atau kontaminasi. Dengan demikian, pengujian ini menjadi bagian krusial dari program pemeliharaan prediktif (predictive maintenance) untuk mencegah downtime yang mahal dan meningkatkan keandalan sistem.

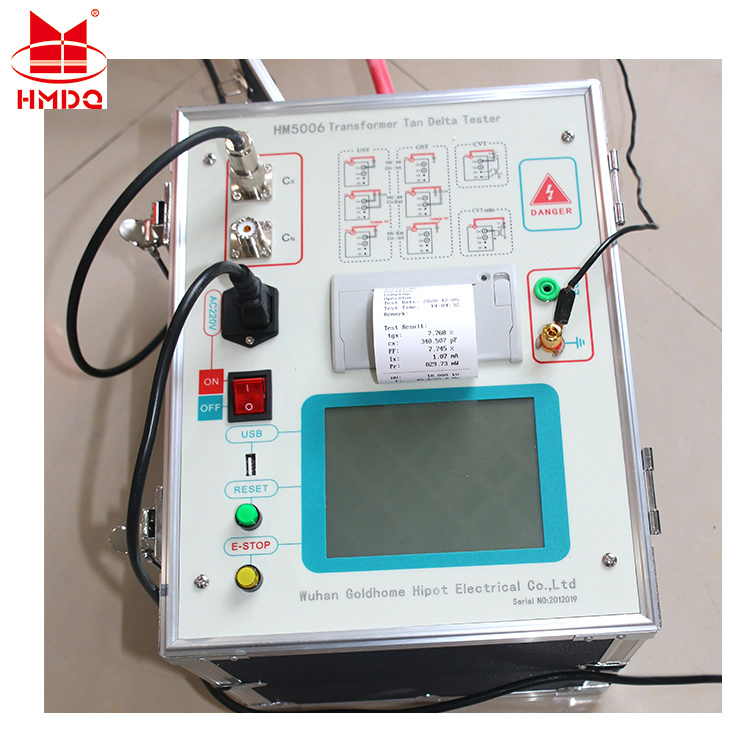

Close-up perangkat tan delta test set dengan display digital dan konektor khusus

Sumber:

ESDM - Pengujian Peralatan Tegangan Tinggi

Aplikasi dalam Sistem Tenaga Listrik dan Standar

Dalam operasional sistem tenaga listrik, Tan Delta Test diterapkan secara luas pada berbagai aset kritis. Di pembangkit listrik, pengujian ini dilakukan pada belitan stator generator, bushing, dan kabel motor tegangan menengah. Pada sistem transmisi dan distribusi, aplikasi utamanya adalah untuk menilai kondisi isolasi transformator daya (baik belitan dan bushing), potential transformer (PT), current transformer (CT), circuit breaker, dan kabel tanah (underground cable) bertegangan tinggi. Pengujian pada kabel, misalnya, dapat membantu melokalisasi titik kelemahan isolasi sepanjang jalur kabel.

Diagram sederhana prinsip pengujian tan delta pada isolasi transformator daya

Pelaksanaan Tan Delta Test mengikuti standar teknis internasional seperti IEEE Std 286 (untuk belitan stator mesin AC) dan IEC 60247 (pengukuran faktor disipasi). Hasil pengujian dianalisis dengan membandingkan nilai tan δ pada tingkat tegangan yang berbeda (misalnya, dari 0.5Un ke 1.0Un) dan melihat tren historisnya. Peningkatan nilai tan δ yang signifikan terhadap tegangan mengindikasikan adanya ionisasi atau void dalam isolasi. Data hasil uji ini, bersama dengan uji diagnostik lain seperti pengukuran resistansi isolasi dan analisis gas terlarut (DGA), memberikan gambaran komprehensif untuk mengambil keputusan perawatan atau penggantian peralatan, sehingga mendukung keandalan pasokan listrik secara keseluruhan.

Pengukuran tan delta di laboratorium high voltage dengan sampel isolasi bushing

Sumber:
