Tap Changer Diverter Switch

Tap Changer Diverter Switch adalah komponen kritis dalam On-Load Tap Changer (OLTC) transformator daya yang berfungsi untuk mengalihkan hubungan antar tap tanpa memutuskan beban, guna mengatur tegangan keluaran transformator.

Pengertian dan Prinsip Kerja Dasar

Tap Changer Diverter Switch adalah perangkat mekanis-elektris yang menjadi jantung dari mekanisme On-Load Tap Changer (OLTC) pada generator-step-up-transformer-gsu" class="text-primary text-decoration-underline">transformator tenaga. Fungsinya adalah untuk melakukan perpindahan atau pengalihan hubungan dari satu tap ke tap lainnya pada belitan transformator secara real-time, tanpa perlu memutuskan aliran beban listrik. Kemampuan ini sangat vital karena memungkinkan penyesuaian rasio belitan transformator untuk mengatur tegangan keluaran sesuai dengan kebutuhan sistem, sementara transformator tetap beroperasi dan membebani jaringan.

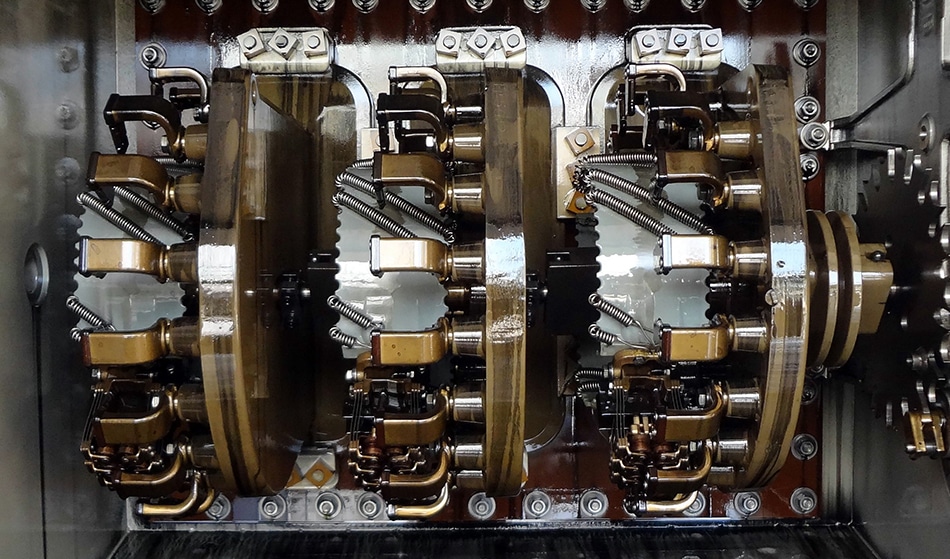

Close-up switch diverter tap changer pada trafo daya, memperlihatkan kontak dan mekanisme.

Prinsip kerjanya melibatkan serangkaian kontak yang bergerak dan rangkaian resistor atau reaktor transisi (diverter resistor). Saat proses peralihan tap dimulai, diverter switch akan terlebih dahulu menyambungkan tap baru melalui resistor pembatas arus, membentuk sirkuit paralel sesaat dengan tap lama. Hal ini mencegah terjadinya korsleting antar tap. Setelah kondisi stabil, kontak ke tap lama dilepaskan, dan proses peralihan selesai. Desain ini memastikan operasi yang mulus dan bebas dari busur api yang berlebihan, sehingga menjaga keandalan dan umur peralatan.

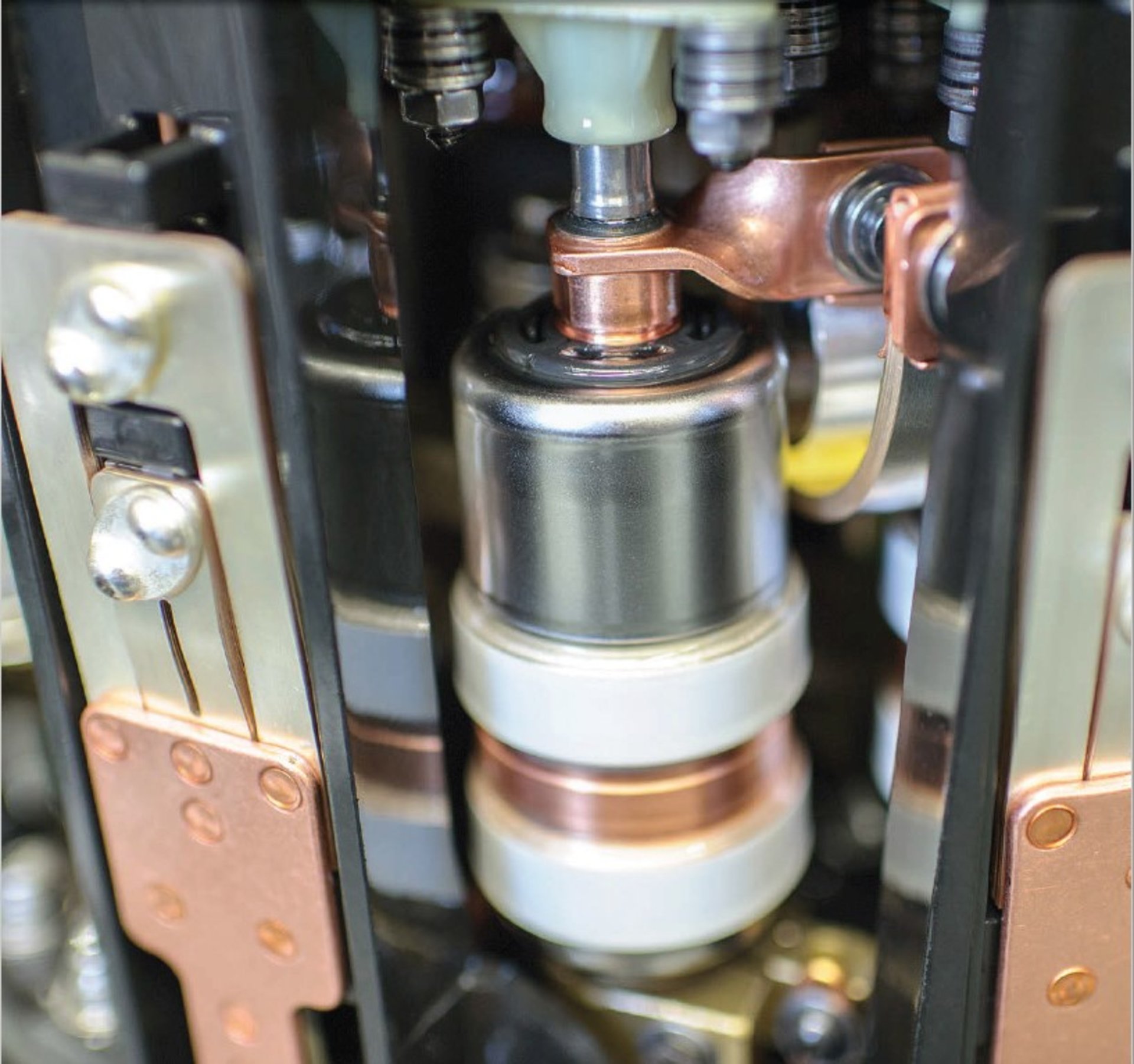

Diverter switch dalam posisi terbuka, isolasi terlihat jelas, latar belakang kabinet trafo.

Operasi diverter switch dapat dikendalikan secara otomatis oleh regulator tegangan yang memantau kondisi sistem, atau secara manual dari ruang kendali. Karena melakukan operasi mekanis di bawah tegangan dan arus beban, komponen ini dirancang dengan material khusus, ditempatkan dalam tangki terpisah yang berisi minyak isolasi untuk pendinginan dan pemadaman busur, serta memerlukan perawatan rutin untuk memastikan kinerja optimal.

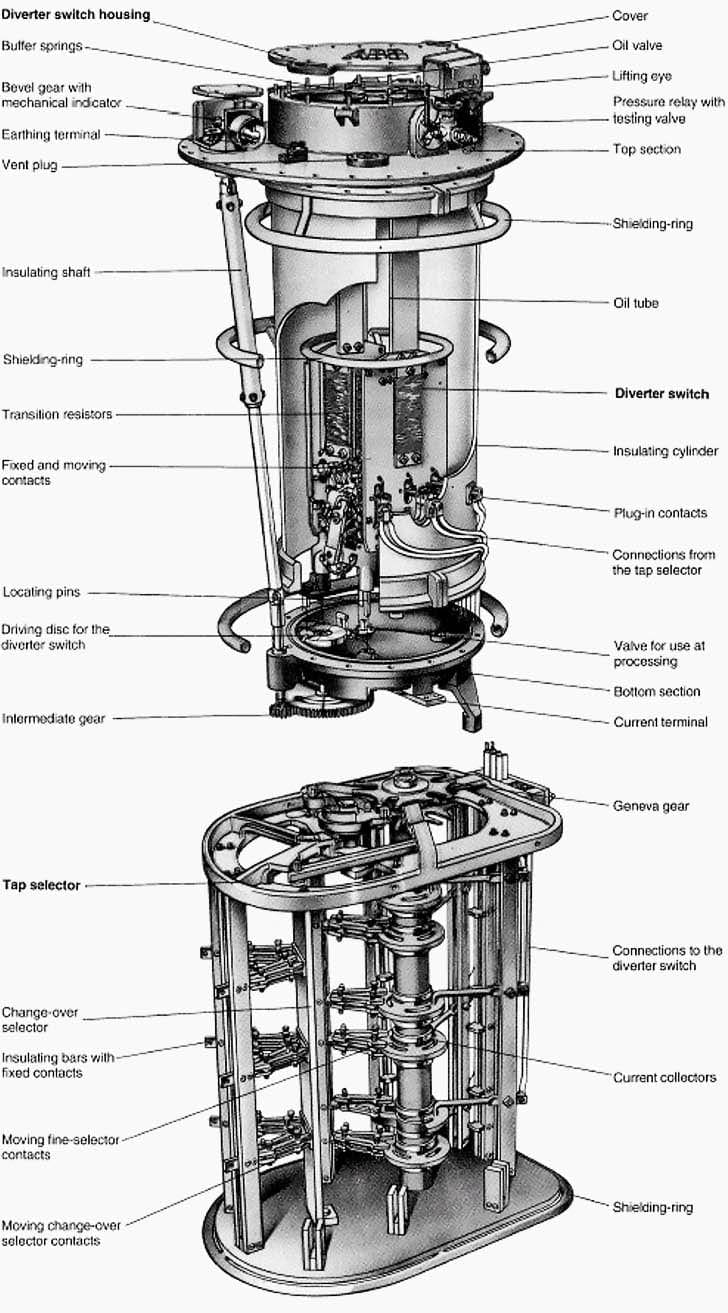

Instalasi tap changer lengkap pada tangki trafo distribusi di gardu listrik.

Sumber:

ESDM - Transformator dan Pengatur Tegangan

Peran Penting dalam Sistem Transmisi dan Distribusi Tenaga Listrik

Dalam konteks sistem ketenagalistrikan, diverter switch pada tap changer memainkan peran strategis untuk menjaga stabilitas dan kualitas daya. Pada gardu induk (GI) sistem transmisi dan distribusi PLN, transformator dengan OLTC digunakan untuk mengatur tegangan dalam menanggapi fluktuasi beban, perubahan generasi (terutama dari energi terbarukan yang intermiten), dan kondisi gangguan. Dengan menyesuaikan tap secara otomatis, diverter switch membantu menjaga tegangan dalam batas toleransi yang ditetapkan (misalnya SPLN 1:1995), mencegah tegangan rendah (voltage drop) yang dapat merusak peralatan konsumen atau tegangan lebih (overvoltage) yang membahayakan isolasi.

Diagram teknik sederhana menunjukkan prinsip kerja tap changer dan diverter switch.

Dari sisi proteksi, operasi diverter switch yang andal secara tidak langsung berkontribusi pada stabilitas sistem. Dengan menjaga tegangan pada level yang tepat, beban pada sistem proteksi seperti relay dapat dikurangi, dan risiko terjadinya gangguan akibat ketidakstabilan tegangan dapat diminimalkan. Selain itu, kemampuan mengatur tegangan membantu dalam mengoptimalkan aliran daya dan mengurangi rugi-rugi I²R pada jaringan.

Kegagalan pada diverter switch dapat berakibat serius, seperti terjadinya busur api berkelanjutan yang merusak minyak isolasi, pemanasan berlebih, hingga ledakan pada transformator. Oleh karena itu, pemantauan kondisi (condition monitoring) seperti analisis gas terlarut (DGA) untuk mendeteksi kenaikan gas hidrogen dan asetilena yang menandai overheating atau arcing, serta inspeksi berkala, menjadi bagian penting dari program pemeliharaan aset kritis milik utilitas seperti PLN.
