Termination Kabel Tegangan Tinggi
Termination Kabel Tegangan Tinggi adalah perangkat atau sistem ujung yang dirancang khusus untuk mengakhiri konduktor kabel tegangan tinggi, berfungsi untuk mengontrol medan listrik, mencegah korona dan discharge, serta menyediakan antarmuka yang aman dan kedap terhadap peralatan lain seperti trafo, GIS, atau saluran udara.
Pengertian, Fungsi, dan Prinsip Kerja
Termination Kabel Tegangan Tinggi (biasanya untuk tegangan di atas 1 kV hingga ratusan kV) adalah komponen kritis dalam sistem tenaga listrik yang berfungsi sebagai titik akhir dari suatu jalur kabel bawah tanah atau bawah laut sebelum terhubung ke peralatan listrik lainnya, seperti switchgear, transformer, atau saluran udara (overhead line). Tujuannya adalah untuk mengamankan transisi dari isolasi kabel yang terlindung ke lingkungan udara atau ke peralatan, sekaligus mengelola gradien medan listrik yang sangat tinggi di ujung konduktor.
Fungsi utamanya adalah untuk mengontrol dan meratakan distribusi medan listrik (stress control) di area ujung konduktor yang terekspos. Tanpa termination yang tepat, medan listrik akan terkonsentrasi tajam di ujung konduktor, menyebabkan ionisasi, pelepasan muatan parsial (partial discharge), korona, dan pada akhirnya kegagalan isolasi. Termination juga berfungsi sebagai segel mekanis dan kedap udara/air untuk melindungi konduktor dari kelembaban, kontaminan, dan memastikan kontinuitas listrik yang andal.
Prinsip kerjanya didasarkan pada teori medan elektrostatik. Termination menggunakan bahan dielektrik dengan permitivitas yang sesuai dan geometri khusus (seperti stress cone atau lapisan semikonduktor) untuk memperlebar dan meratakan garis ekuipotensial, sehingga mengurangi kerapatan medan listrik di titik kritis. Teknologi termination modern sering menggunakan bahan seperti ethylene propylene rubber (EPR), silicone rubber, atau pita stress-control yang diaplikasikan secara presisi.
Jenis, Aplikasi, dan Pentingnya dalam Sistem Transmisi & Distribusi

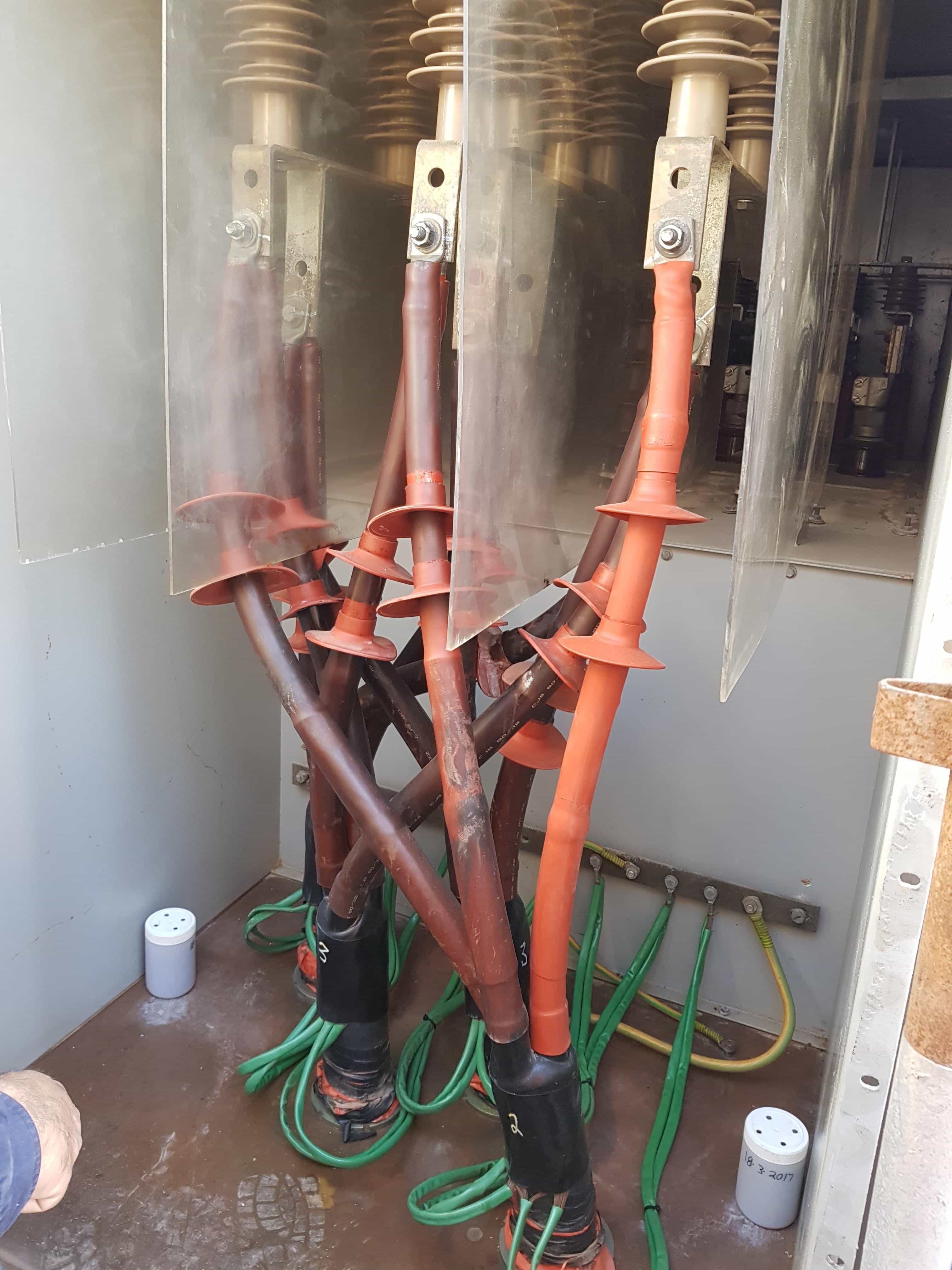

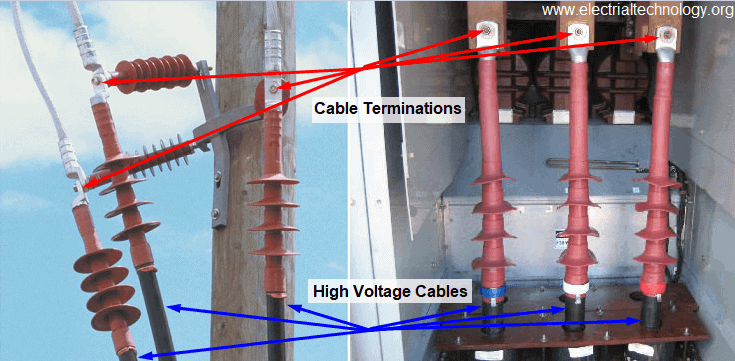

Secara umum, termination kabel tegangan tinggi dibagi menjadi dua jenis utama: termination udara (air termination) dan termination peralatan (sealing end). Termination udara digunakan ketika kabel terhubung ke saluran udara atau berada di lokasi terbuka, dirancang untuk menahan kondisi cuaca. Termination peralatan digunakan untuk menyambungkan kabel ke peralatan tertutup seperti Gas Insulated Switchgear (GIS) atau transformer, yang seringkali harus kedap gas SF6 atau minyak.

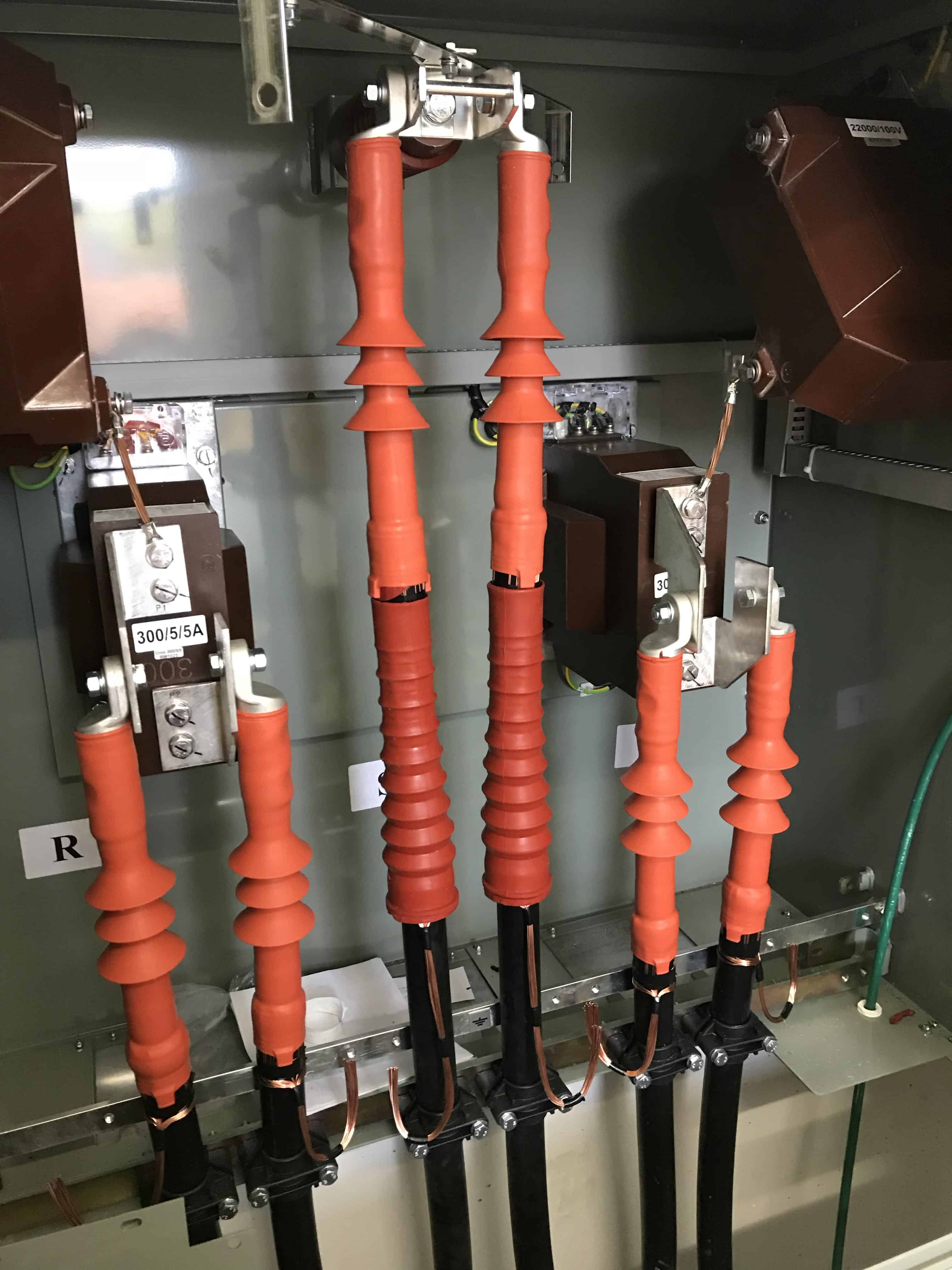

Aplikasinya sangat luas di seluruh segmen ketenagalistrikan. Pada gardu induk, termination menghubungkan kabel transmisi bawah tanah ke busbar atau pemutus daya. Di pembangkit listrik, termination digunakan untuk menghubungkan generator atau trafo utama ke sistem distribusi internal. Dalam konteks proteksi, termination yang dirancang dengan baik adalah bagian dari sistem isolasi yang melindungi dari gangguan tanah (ground fault) dan memastikan keandalan sistem proteksi arus lebih dan diferensial.
Pentingnya termination yang tepat sangat krusial untuk keandalan sistem. Kegagalan pada termination dapat menyebabkan pemadaman luas, kerusakan peralatan mahal, dan bahaya keselamatan seperti busur api atau ledakan. Oleh karena itu, pemilihan jenis termination (pre-molded, cold-shrink, atau heat-shrink), material, dan prosedur instalasi harus memenuhi standar teknis yang ketat. Pemeliharaan rutin, termasuk pemeriksaan visual dan pengukuran partial discharge, juga diperlukan untuk mendeteksi degradasi dini.
