Thermal Rating Konduktor

Pengertian dan Prinsip Dasar Thermal Rating

Thermal Rating Konduktor, sering disebut juga sebagai Kapasitas Hantar Arus (KHA) atau Ampacity, merupakan parameter kritis dalam perencanaan dan operasi sistem tenaga listrik. Nilai ini menentukan batas maksimum arus listrik yang dapat mengalir secara kontinu melalui sebuah penghantar (seperti kabel udara atau kabel bawah tanah) tanpa menyebabkan kenaikan suhu yang dapat merusak isolasi, mengurangi kekuatan mekanik, atau mengakibatkan sag (kelendutan) berlebihan pada jaringan transmisi.

Prinsip dasarnya adalah keseimbangan panas: panas yang dihasilkan oleh konduktor akibat resistansi listrik (hukum Joule) harus sama dengan panas yang dilepaskan ke lingkungan melalui proses radiasi, konveksi, dan konduksi. Jika panas yang dihasilkan lebih besar dari yang dilepaskan, suhu konduktor akan terus naik. Batas suhu operasi ini ditetapkan berdasarkan material konduktor (misal: aluminium, tembaga) dan jenis isolasinya (misal: XLPE, PVC) untuk mencegah degradasi permanen.

Penentuan rating thermal bukanlah nilai statis, melainkan sangat dinamis dan dipengaruhi oleh kondisi lingkungan sekitar. Faktor-faktor seperti suhu ambien, kecepatan angin, intensitas penyinaran matahari, dan bahkan albedo (kemampuan memantulkan cahaya) dari permukaan tanah di bawah konduktor turut mempengaruhi kemampuan penghantar dalam melepaskan panas, sehingga secara langsung mengubah kapasitas hantar arusnya pada saat itu.

Penerapan dan Pentingnya dalam Sistem Transmisi dan Proteksi

Dalam konteks sistem transmisi dan distribusi, penerapan thermal rating yang akurat sangat penting untuk optimalisasi aset dan keandalan sistem. Dengan mengetahui rating dinamis (Dynamic Thermal Rating - DTR), operator sistem dapat memanfaatkan kapasitas jaringan yang sesungguhnya, yang seringkali lebih tinggi dari rating statis konservatif yang digunakan dalam perencanaan. Hal ini memungkinkan peningkatan transfer daya tanpa perlu investasi fisik, terutama pada kondisi cuaca yang mendukung pendinginan (seperti angin kencang atau suhu rendah).

Dari sisi proteksi, thermal rating menjadi dasar untuk pengaturan seting proteksi termal pada peralatan seperti pemutus sirkit (circuit breaker), relay, dan pengaman lainnya. Pengaman ini dirancang untuk memutuskan aliran listrik jika arus yang mengalir melebihi kapasitas termal konduktor dalam durasi tertentu, sehingga mencegah overheating yang dapat menyebabkan kerusakan peralatan, kebakaran, atau bahkan pemutusan jaringan skala besar (blackout).

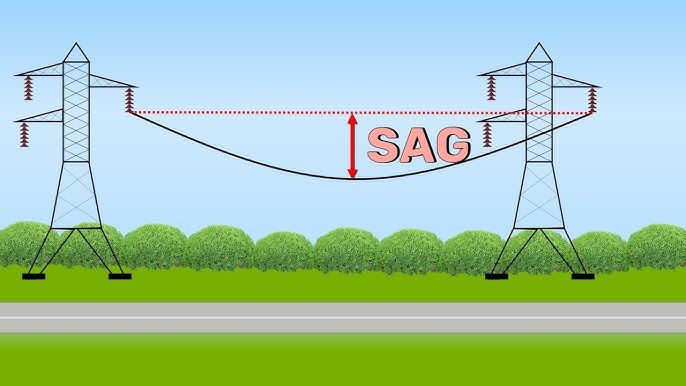

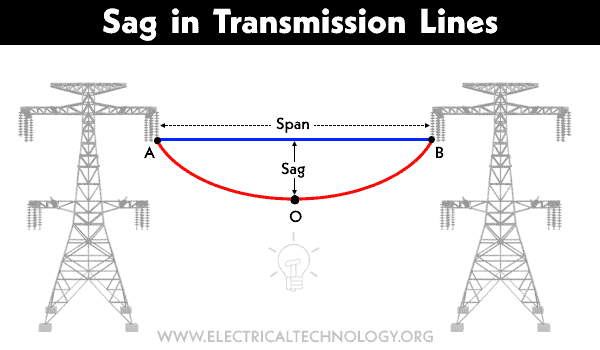

Selain itu, thermal rating juga berkaitan langsung dengan stabilitas mekanik jaringan transmisi udara (SUTT/SUTET). Kenaikan suhu konduktor menyebabkan pemuaian panjang dan peningkatan kelendutan (sag). Jika sag melebihi jarak aman ke tanah atau objek lain, dapat timbul bahaya sengatan listrik dan gangguan operasi. Oleh karena itu, perhitungan rating selalu mempertimbangkan batas sag maksimum yang diizinkan untuk menjaga clearances yang aman.

Dengan demikian, pengelolaan thermal rating yang baik merupakan titik temu antara aspek ekonomi (optimalisasi kapasitas), teknis (keandalan sistem), dan keselamatan (proteksi dan jarak aman). Standar dan pedoman teknis dari lembaga seperti Kementerian ESDM dan standar internasional (IEEE, IEC) menjadi acuan wajib dalam menentukan nilai-nilai ini.
