Transfer Capacity Transmission

Transfer Capacity Transmission (TCT) adalah kapasitas maksimum daya listrik yang dapat ditransmisikan melalui jaringan transmisi dari satu titik ke titik lain dengan tetap memenuhi batasan keamanan sistem. Fungsi utamanya adalah sebagai acuan perencanaan dan operasi sistem untuk memastikan keandalan dan stabilitas pasokan listrik.

Pengertian dan Prinsip Dasar

Transfer Capacity Transmission (TCT), atau Kapasitas Transfer Transmisi, merupakan parameter teknis kritis dalam sistem ketenagalistrikan yang mengukur batas kemampuan fisik suatu saluran transmisi atau koridor transmisi untuk menyalurkan daya listrik. Kapasitas ini dinyatakan dalam satuan megawatt (MW) dan ditentukan berdasarkan analisis kondisi sistem yang komprehensif, termasuk batasan termal peralatan (seperti konduktor dan transformator), batasan stabilitas tegangan, serta batasan stabilitas sudut (stabilitas transien).

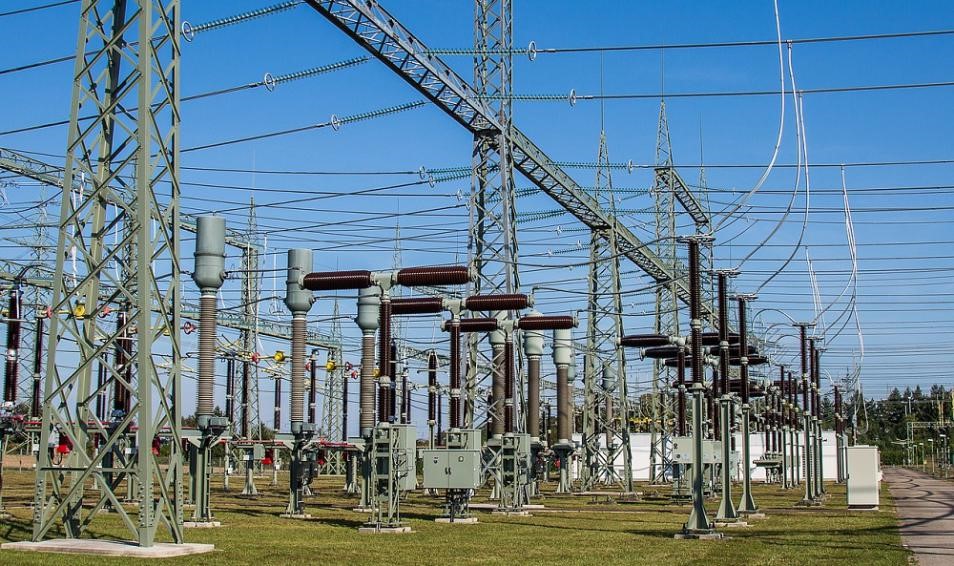

Jaringan kabel transmisi tegangan tinggi membentang di atas menara baja di pedesaan

Penentuan nilai TCT bukanlah angka statis, melainkan dapat berfluktuasi tergantung pada kondisi operasi sistem pada waktu tertentu. Faktor-faktor seperti suhu ambien (yang mempengaruhi kemampuan hantar arus konduktor), kondisi peralatan yang tersambung (ON/OFF), pola beban, dan kondisi pembangkitan di kedua ujung sistem akan mempengaruhi nilai kapasitas yang aman. Oleh karena itu, perhitungan TCT sering kali menghasilkan nilai yang berbeda untuk kondisi puncak (peak) dan lembah (off-peak), serta untuk arah aliran daya yang berbeda.

Close-up isolator dan konduktor pada menara transmisi listrik tegangan ekstra tinggi

Dalam praktiknya, TCT berfungsi sebagai 'rambu batas kecepatan' bagi operator sistem (seperti P3B atau National Control Center PLN) untuk mengatur aliran daya antar wilayah. Melebihi batas TCT dapat berisiko menyebabkan overload (kelebihan beban) pada peralatan, penurunan tegangan yang ekstrem, atau bahkan kegagalan sistem secara cascading yang berujung pada pemadaman luas. Pemahaman yang akurat terhadap TCT sangat penting untuk mengoptimalkan pemanfaatan infrastruktur transmisi yang ada.

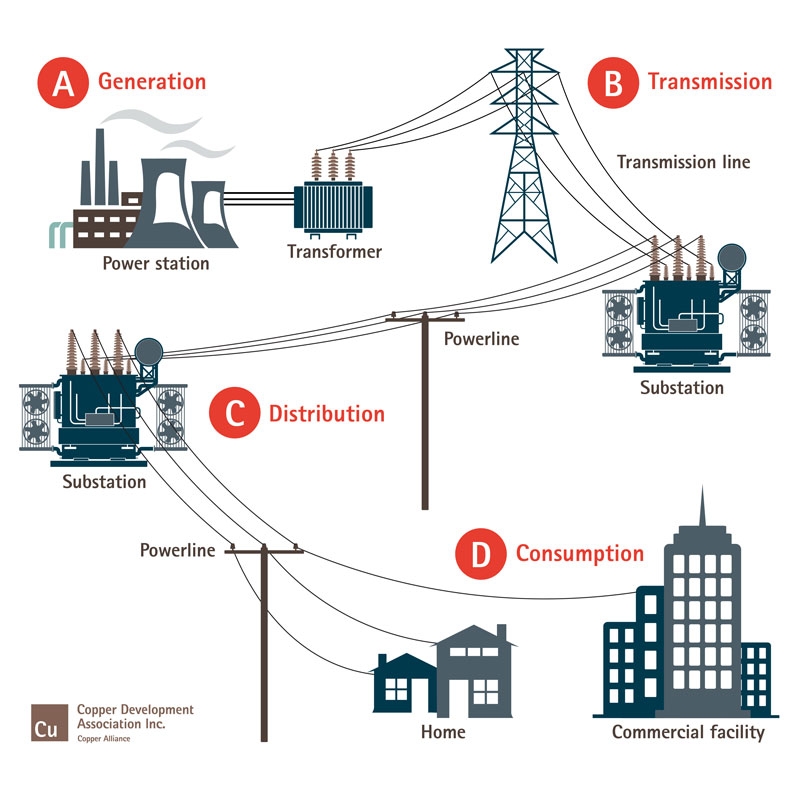

Diagram teknis ilustrasi aliran daya dan kapasitas transmisi antar wilayah

Sumber:

PLN - Pengelolaan Sistem Transmisi

Pentingnya dalam Perencanaan, Operasi, dan Proteksi Sistem

Dalam konteks perencanaan jangka panjang, analisis TCT menjadi dasar untuk mengidentifikasi kebutuhan penguatan atau pembangunan jaringan transmisi baru. Ketika pertumbuhan beban atau penambahan pembangkit baru (terutama Energi Baru Terbarukan/EBT yang sering terpencil) mendekati atau melampaui TCT yang ada, maka diperlukan proyek transmisi untuk meningkatkan kapasitas transfer tersebut. Hal ini bertujuan mencegah terjadinya congestion (kemacetan aliran daya) dan memastikan keamanan serta keandalan sistem di masa depan.

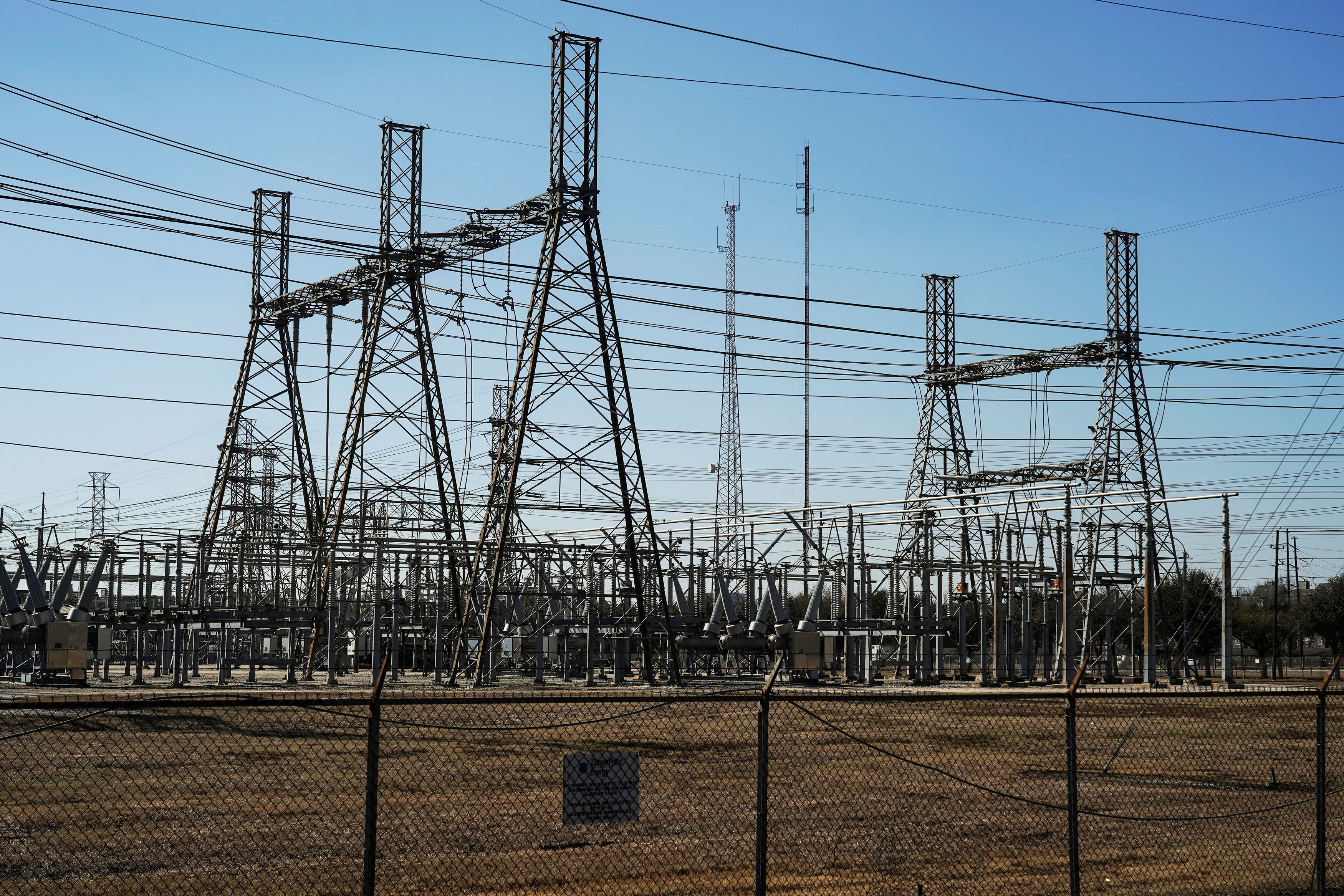

Pemandangan luas gardu induk dengan transformator dan pemutus sirkuit

Pada tingkat operasi harian dan real-time, TCT menjadi panduan utama dalam melakukan dispatch (penjadwalan) pembangkit dan mengatur skema interkoneksi antar wilayah. Operator sistem harus memastikan bahwa aliran daya aktual pada saluran tidak melebihi TCT yang berlaku. Dalam skenario darurat, seperti outage-nya satu saluran transmisi, TCT saluran-saluran yang tersisa akan menentukan seberapa besar daya yang dapat dialihkan (load transfer) tanpa membahayakan sistem keseluruhan.

Dari sisi proteksi sistem, nilai TCT yang telah ditentukan ikut mempengaruhi setting proteksi, seperti relay arus lebih dan jarak. Relay harus dikonfigurasi untuk mendeteksi dan mengisolasi gangguan, namun juga harus memiliki koordinasi yang baik agar tidak trip secara tidak perlu saat aliran daya mendekati (tetapi masih di bawah) batas TCT. Dengan demikian, TCT merupakan jembatan antara aspek perencanaan, operasi, dan proteksi, yang kesemuanya bertujuan untuk menjaga integritas dan kontinuitas layanan sistem tenaga listrik nasional.

Sumber:
