Under Frequency Load Shedding

Under Frequency Load Shedding (UFLS) atau Pemadaman Beban Akibat Frekuensi Rendah adalah skema proteksi otomatis dalam sistem ketenagalistrikan yang bertujuan menjaga stabilitas sistem dengan cara memutuskan sejumlah beban secara selektif ketika terjadi penurunan frekuensi yang berbahaya.

Pengertian dan Prinsip Dasar UFLS

Under Frequency Load Shedding (UFLS) merupakan mekanisme proteksi sistem tenaga listrik yang paling kritis untuk mencegah keruntuhan sistem (blackout) secara total akibat ketidakseimbangan daya antara pembangkitan dan beban. Ketika beban yang dikonsumsi melebihi daya yang dibangkitkan, generator akan mengalami perlambatan putaran yang berakibat langsung pada penurunan frekuensi sistem (di Indonesia standarnya 50 Hz). Jika penurunan ini tidak segera diatasi, dapat merusak peralatan pembangkit dan menyebabkan pemadaman luas.

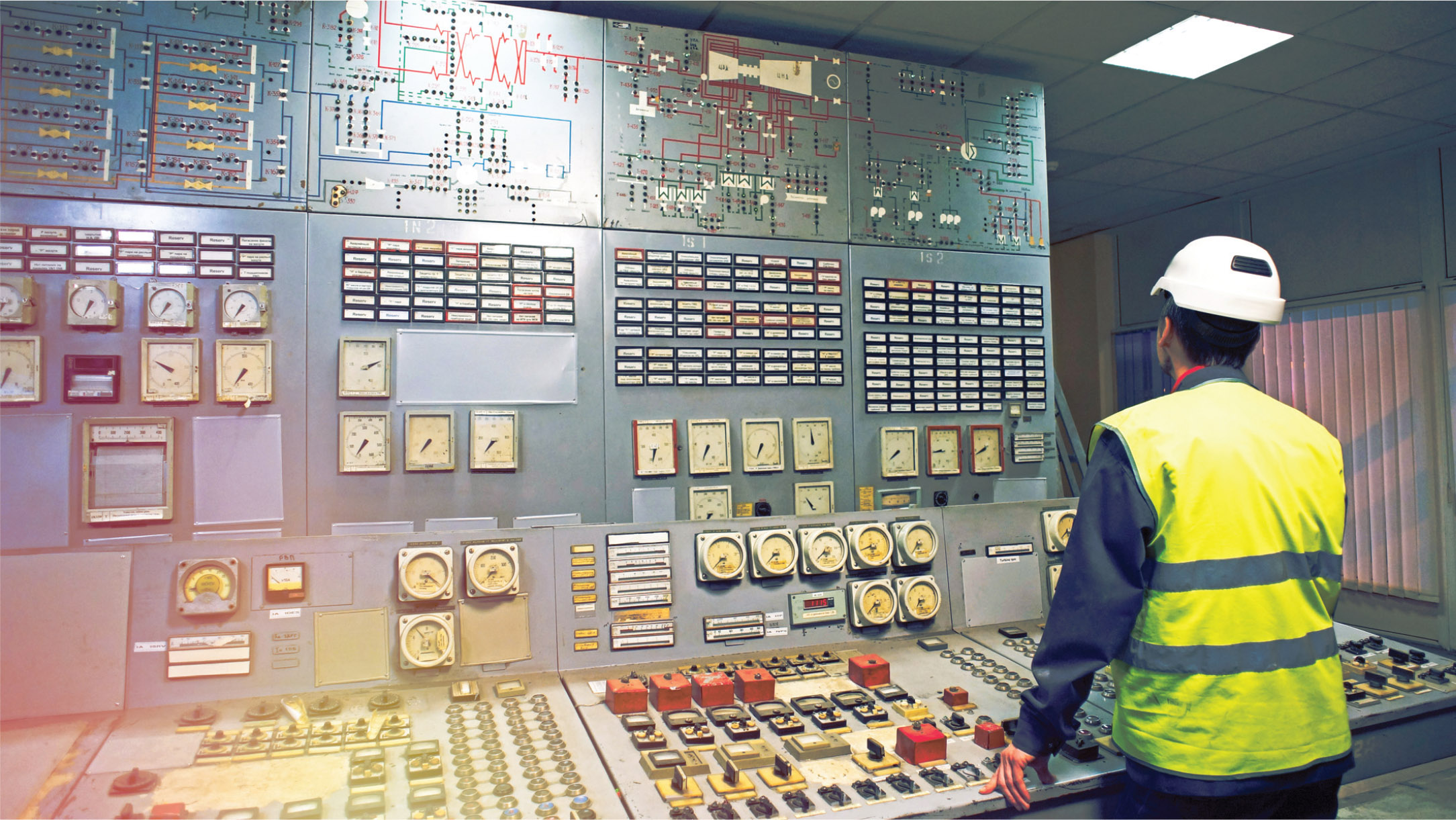

Operator di ruang kendali jaringan listrik memantau frekuensi sistem

Prinsip kerja UFLS didasarkan pada hukum fisika dasar sistem kelistrikan. Ketika terjadi defisit daya, energi kinetik yang tersimpan dalam putaran generator dan turbin akan digunakan untuk menutupi kekurangan tersebut, menyebabkan frekuensi turun. UFLS dirancang untuk mendeteksi penurunan frekuensi ini dan secara otomatis memerintahkan pemutus daya (circuit breaker) di gardu induk tertentu untuk memutuskan aliran listrik ke area beban yang telah ditentukan. Pemutusan ini dilakukan secara bertahap (beberapa stage) sesuai dengan besarnya penurunan frekuensi.

Close-up relay proteksi under frequency di panel kontrol gardu induk

Implementasi UFLS di Indonesia mengikuti standar yang diatur dalam Peraturan Dirjen Ketenagalistrikan dan Grid Code yang dikeluarkan oleh Kementerian ESDM. Skema ini dirancang dengan sangat hati-hati untuk memastikan bahwa beban yang dipadamkan adalah jumlah minimum yang diperlukan untuk mengembalikan keseimbangan sistem, sehingga dampak terhadap pelanggan dapat diminimalisir sambil menjaga keandalan sistem secara keseluruhan.

Diagram skematis UFLS menunjukkan pemadaman beban bertahap

Sumber:

Kementerian ESDM - Grid Code Indonesia

Tahapan, Strategi, dan Pentingnya bagi Sistem Kelistrikan Nasional

UFLS dioperasikan melalui beberapa tahap (stage) pemadaman yang telah diprogram sebelumnya. Setiap tahap diaktifkan pada setpoint frekuensi tertentu (misalnya 49.0 Hz, 48.8 Hz, 48.6 Hz, dst.) dengan time delay yang singkat (biasanya di bawah 500 milidetik). Tahap pertama akan memadamkan beban dalam porsi tertentu. Jika frekuensi terus turun karena defisit daya masih ada, tahap berikutnya akan aktif secara berurutan. Strategi ini memastikan respons yang proporsional terhadap besarnya gangguan.

Pemandangan luas gardu induk dengan pemutus beban tegangan tinggi

Penentuan beban mana yang akan dipadamkan (load shedding priority) merupakan bagian kritis dari perencanaan. Beban dengan prioritas lebih rendah, yang dianggap kurang kritis (misalnya sebagian beban industri non-kontinu atau beban komersial tertentu), akan dipadamkan terlebih dahulu. Sementara itu, beban vital seperti rumah sakit, pusat kendali lalu lintas, dan instalasi strategis nasional biasanya dikecualikan dari skema UFLS otomatis. PLN sebagai operator sistem harus secara berkala menguji dan memperbarui skema UFLS ini agar sesuai dengan perkembangan jaringan.

Keberadaan UFLS sangat penting sebagai pertahanan terakhir (last line of defense) sistem ketenagalistrikan modern. Tanpa UFLS, gangguan seperti trip-nya pembangkit besar atau putusnya saluran transmisi utama dapat dengan cepat menjalar dan menyebabkan blackout total yang membutuhkan waktu restorasi sangat lama (black start). Dengan UFLS, sistem distabilkan dengan mengorbankan sebagian kecil beban untuk menyelamatkan keseluruhan sistem, sehingga pemulihan dapat dilakukan lebih cepat dan kerugian ekonomi secara keseluruhan dapat ditekan.

Sumber:
