Wide Area Monitoring System (WAMS)

Wide Area Monitoring System (WAMS) adalah sistem teknologi canggih yang menggunakan pengukuran fasor (PMU) secara tersinkronisasi waktu untuk memantau kondisi jaringan listrik secara real-time dan luas. Fungsinya adalah meningkatkan stabilitas, keandalan, dan keamanan operasi sistem tenaga listrik.

Pengertian, Komponen, dan Prinsip Kerja

Wide Area Monitoring System (WAMS) merupakan infrastruktur pengukuran dan komunikasi yang dirancang untuk mengawasi dinamika sistem tenaga listrik secara luas dan real-time dengan menggunakan data tersinkronisasi waktu. Inti dari WAMS adalah Phasor Measurement Unit (PMU), perangkat yang mengukur besaran listrik seperti tegangan, arus, frekuensi, dan sudut fasa dengan stempel waktu yang sangat akurat dari satelit GPS. Data dari banyak PMU yang tersebar di pembangkit, gardu induk, dan jalur transmisi dikirimkan ke Phasor Data Concentrator (PDC) untuk dikumpulkan dan disinkronkan.

Operator memantau peta jaringan listrik nasional di ruang kendali WAMS

Data yang terkumpul kemudian diproses dan divisualisasikan di pusat kontrol (control center), memberikan gambaran keadaan sistem yang utuh dan dinamis. Dengan data sudut fasa yang tersinkronisasi dari berbagai lokasi, operator dapat melihat aliran daya sebenarnya, mendeteksi osilasi daya, dan mengamati perubahan kondisi sistem secara lebih cepat dan akurat dibandingkan sistem pemantauan konvensional (SCADA) yang hanya memberikan data magnitudo tanpa sinkronisasi waktu yang ketat. Prinsip kerja ini memungkinkan deteksi dini terhadap gangguan dan potensi ketidakstabilan.

Unit pengukur PMU (Phasor Measurement Unit) dipasang di gardu induk

Sumber:

Penerapan dan Manfaat dalam Sistem Tenaga Listrik

Dalam konteks ketenagalistrikan, WAMS diterapkan untuk berbagai tujuan kritis. Di bidang operasi dan stabilitas, sistem ini digunakan untuk memantau osilasi inter-area yang dapat mengancam keutuhan jaringan, memungkinkan tindakan korektif atau pencegahan seperti pengaturan pembangkit atau penerapan pemutus sirkit. Dalam hal proteksi dan analisis gangguan, data PMU dari WAMS memberikan rekaman kejadian yang sangat akurat untuk menganalisis penyebab pemadaman atau gangguan, meningkatkan kecepatan restorasi, dan menyempurnakan seting proteksi.

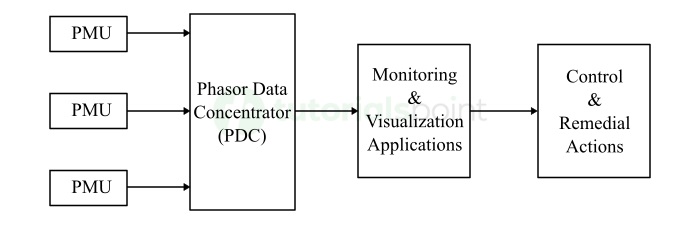

Diagram teknis yang menunjukkan aliran data WAMS dan sensor di jaringan

Manfaat utama WAMS adalah meningkatkan situational awareness operator, sehingga keputusan operasional berbasis data yang lebih komprehensif. Sistem ini juga mendukung integrasi pembangkit energi terbarukan (seperti PLTS dan PLTB) yang bersifat intermiten, dengan memantau dampak fluktuasinya terhadap stabilitas frekuensi dan tegangan jaringan. Secara keseluruhan, WAMS menjadi tulang punggung untuk sistem tenaga listrik yang lebih cerdas (smart grid), andal, dan tahan terhadap gangguan, yang pada akhirnya mendukung keamanan pasokan listrik nasional.

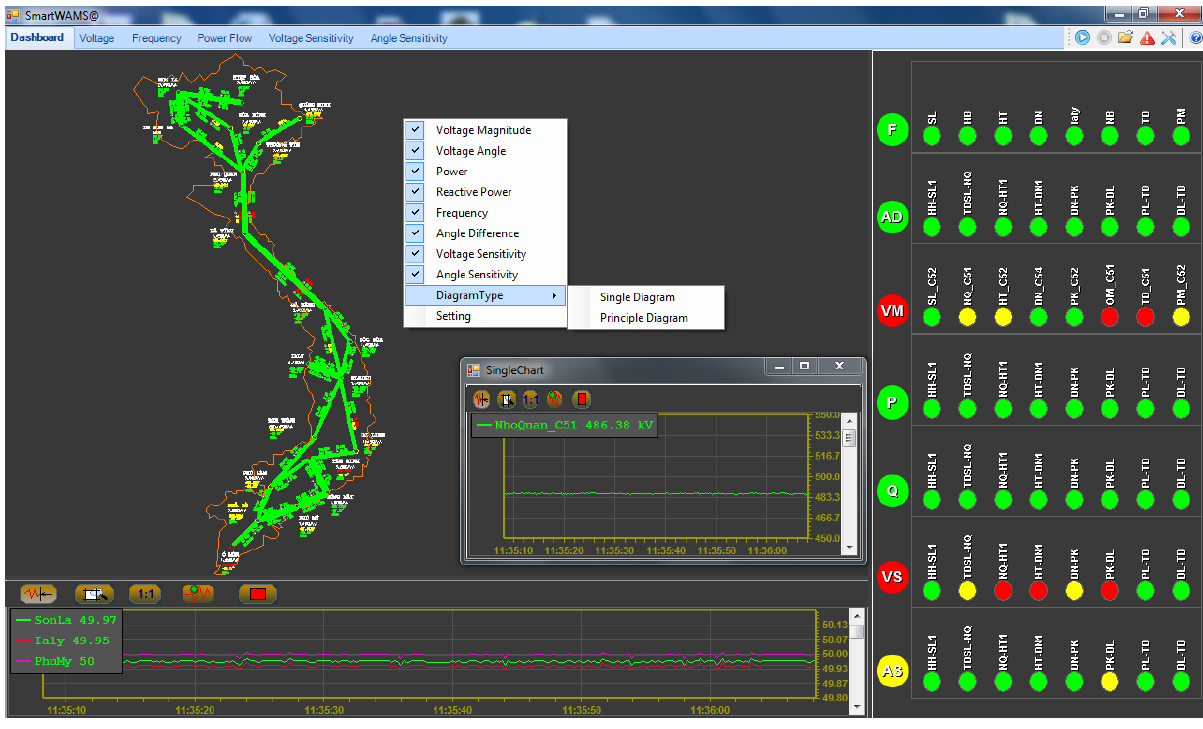

Tampilan layar komputer dengan visualisasi data synchrophasor real-time

Sumber:
