Automatic Tap Changer Control

Pengertian, Prinsip Kerja, dan Penerapan

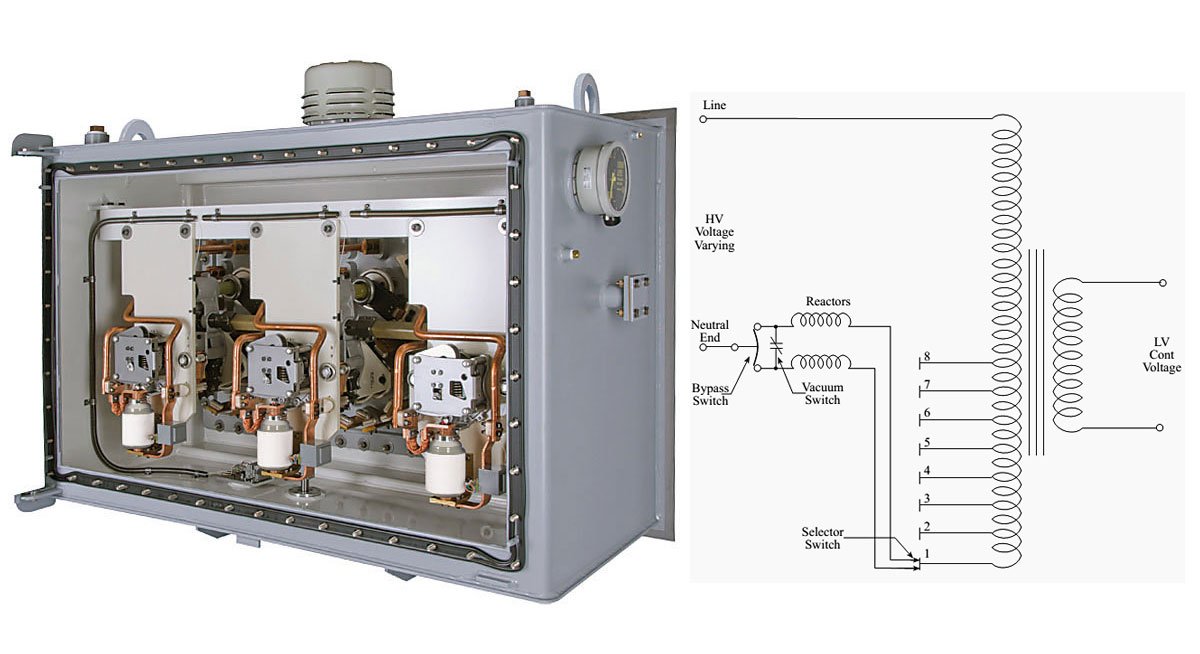

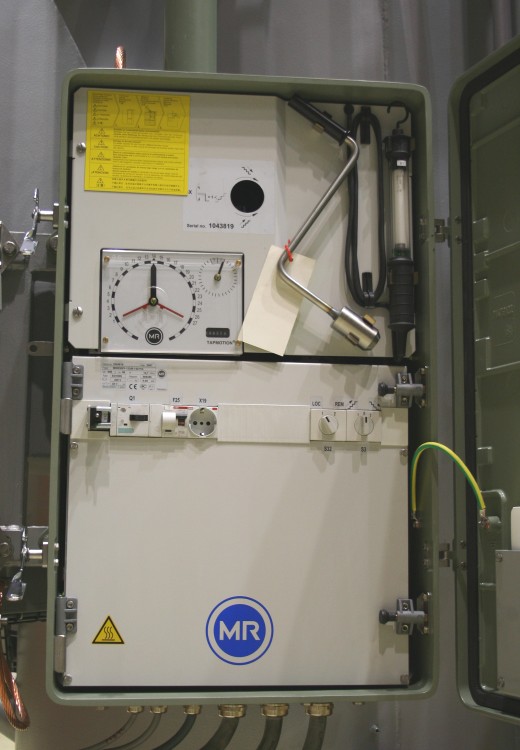

Automatic Tap Changer Control (ATCC) atau Kendali Tap Changer Otomatis adalah sebuah mekanisme yang terintegrasi dengan transformator daya ber-tap (On-Load Tap Changer/OLTC). Sistem ini secara terus-menerus memonitor besaran listrik, biasanya tegangan pada sisi sekunder transformator, dan membandingkannya dengan nilai referensi (setpoint) yang telah ditentukan. Apabila tegangan yang terukur menyimpang melebihi batas toleransi yang diizinkan, unit kontrol akan mengirimkan sinyal untuk menggerakkan motor penggerak tap changer.

Prinsip kerjanya berdasarkan umpan balik (feedback control). Saat tegangan beban turun di bawah setpoint, kontroler akan memerintahkan perpindahan tap ke posisi yang memberikan perbandingan lilitan lebih tinggi, sehingga meningkatkan tegangan sekunder. Sebaliknya, jika tegangan terlalu tinggi, tap akan bergerak ke posisi yang menurunkan tegangan. Proses ini berlangsung secara otomatis tanpa pemutusan aliran beban, memastikan kualitas daya yang stabil untuk konsumen.

Penerapan ATCC sangat krusial dalam sistem transmisi dan distribusi. Pada gardu induk (GI), ATCC pada transformator utama berfungsi untuk mengatur tegangan pada busbar 20 kV atau 6 kV sebelum didistribusikan. Pada level distribusi, transformator distribusi ber-OLTC dengan ATCC dapat ditemui untuk mengkompensasi drop tegangan di ujung jaringan, memastikan pelanggan tetap mendapat tegangan dalam rentang SNI (Standar Nasional Indonesia).

Selain regulasi tegangan, sistem canggih juga dapat dikonfigurasi untuk mengoptimasi aliran daya reaktif (VAr) atau beroperasi dalam mode 'line drop compensation' (LDC) yang mensimulasikan impedansi jaringan, sehingga titik regulasi efektif berada di lokasi tertentu di downstream, bukan tepat di terminal transformator.

Manfaat, Tantangan, dan Peran dalam Proteksi Sistem

Manfaat utama ATCC adalah meningkatkan kualitas dan keandalan pasokan listrik dengan menjaga stabilitas tegangan, yang secara langsung melindungi peralatan konsumen dari kerusakan akibat tegangan tidak normal. Sistem ini juga mengurangi kerugian teknis (losses) jaringan dengan mengoptimalkan level tegangan operasi dan mengurangi kebutuhan untuk injeksi daya reaktif dari sumber lain seperti kapasitor bank. Dari sisi operasi, ATCC meringankan beban operator dengan mengotomasi tugas regulasi tegangan yang sebelumnya dilakukan manual.

Namun, pengoperasian ATCC juga menghadapi tantangan. Operasi tap changer yang terlalu sering (excessive operation) dapat mempercepat keausan mekanis kontak dan menurunkan umur peralatan. Selain itu, koordinasi yang buruk antara beberapa ATCC pada transformator yang terhubung dalam satu jaringan dapat menyebabkan kondisi 'hunting' atau aksi korektif yang saling bertentangan, justru menimbulkan ketidakstabilan. Oleh karena itu, setting waktu tunda (time delay) dan bandwidth tegangan mati (dead band) harus diatur dengan cermat.

Dalam konteks proteksi sistem tenaga listrik, ATCC berperan sebagai perangkat korektif pertama (first line of defense) terhadap gangguan kualitas daya berupa variasi tegangan yang lambat (slow voltage variations). Dengan menjaga tegangan dalam batas aman, ATCC membantu mencegah trip-nya relay proteksi undervoltage atau overvoltage pada beban kritis. Ia juga berinteraksi dengan sistem proteksi transformator itu sendiri, dimana gangguan internal pada mekanisme tap changer akan dideteksi oleh proteksi transformator dan dapat menyebabkan trip.

Perkembangan terbaru mengintegrasikan ATCC dengan sistem SCADA (Supervisory Control and Data Acquisition) dan skema otomasi jaringan seperti Volt-VAR Optimization (VVO). Integrasi ini memungkinkan pengaturan setpoint tegangan dilakukan secara terpusat dan dinamis berdasarkan kondisi beban sistem secara keseluruhan, menuju operasi jaringan yang lebih cerdas (smart grid) dan efisien.
