Buchholz Gas Accumulation

Pengertian dan Prinsip Kerja Relay Buchholz

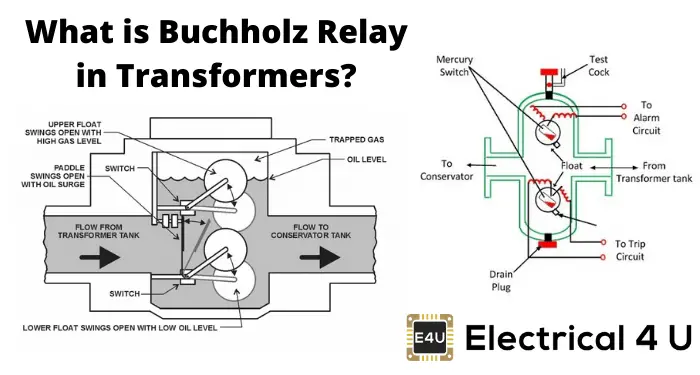

Relay Buchholz adalah perangkat proteksi yang dipasang pada pipa penghubung (conservator pipe) antara tangki utama transformator dan tangki konservator. Perangkat ini dirancang khusus untuk mendeteksi akumulasi gas yang dihasilkan dari degradasi isolasi minyak transformator. Prinsip kerjanya berdasarkan pengumpulan gas yang terbentuk secara bertahap akibat gangguan minor (seperti percikan lokal atau pemanasan berlebih) atau secara tiba-tiba akibat gangguan mayor (seperti busur listrik internal).

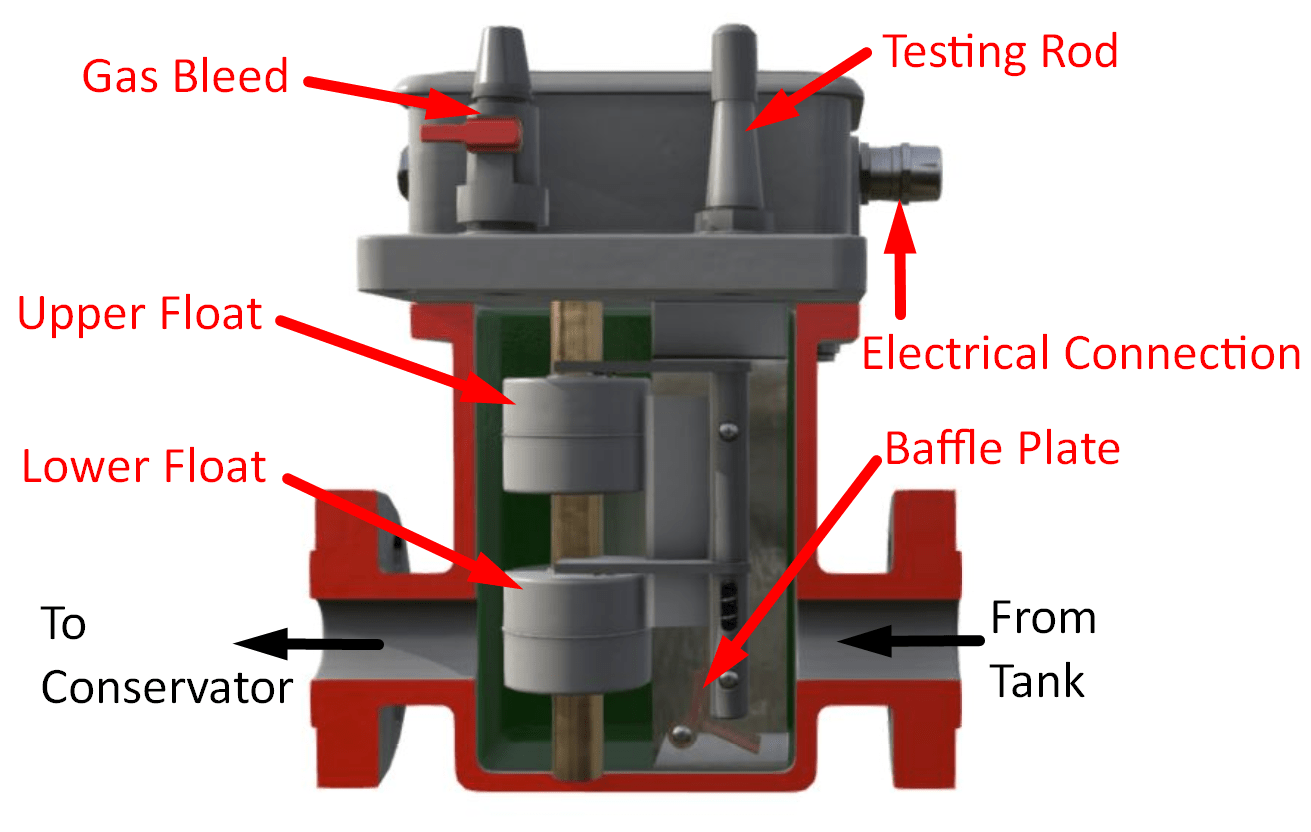

Relay ini memiliki dua tingkat deteksi utama. Tingkat pertama terdiri dari pelampung yang akan turun seiring terkumpulnya gas, mengaktifkan alarm peringatan dini. Tingkat kedua terpicu ketika gangguan besar menghasilkan gas dalam volume dan kecepatan tinggi, menyebabkan minyak terdesak dengan cepat ke konservator dan menggerakkan tuas yang terhubung ke trip circuit breaker, sehingga transformator dipisahkan dari sistem. Dengan demikian, relay Buchholz berfungsi sebagai proteksi yang sangat sensitif terhadap kerusakan internal sebelum berkembang menjadi kegagalan katastropik.

Penyebab Akumulasi Gas dan Pentingnya dalam Operasi Pembangkit & Transmisi

Akumulasi gas di dalam transformator, yang dideteksi oleh relay Buchholz, umumnya disebabkan oleh beberapa gangguan internal. Penyebab paling umum adalah pelepasan muatan listrik (partial discharge atau busur listrik) yang memecah molekul minyak isolasi, dekomposisi termal isolasi kertas selulosa akibat hotspot (titik panas), serta masuknya udara atau kelembaban ke dalam sistem. Setiap jenis gas yang terbentuk (seperti hidrogen, metana, etilen, atau asetilen) dapat menjadi penanda jenis dan tingkat keparahan gangguan yang terjadi, yang kemudian dapat dianalisis lebih lanjut melalui Dissolved Gas Analysis (DGA).

Dalam konteks sistem ketenagalistrikan, deteksi dini akumulasi gas oleh relay Buchholz memiliki peran kritis untuk menjaga keandalan sistem pembangkit dan transmisi. generator-step-up-transformer-gsu" class="text-primary text-decoration-underline">Transformator tenaga merupakan aset yang mahal dan kritis, serta menjadi simpul utama dalam gardu induk. Kegagalan transformator dapat menyebabkan pemadaman luas, gangguan stabilitas grid, dan kerugian ekonomi besar. Dengan memberikan alarm awal, relay Buchholz memungkinkan tim operasi dan pemeliharaan untuk merencanakan investigasi dan perbaikan yang tertarget, mencegah gangguan berkembang dan meminimalkan downtime.

Oleh karena itu, pemantauan dan respons terhadap alarm Buchholz merupakan prosedur operasi standar yang vital. Pemeriksaan rutin, pencatatan volume dan jenis gas, serta integrasi sinyal relay Buchholz ke dalam sistem Supervisory Control and Data Acquisition (SCADA) meningkatkan kemampuan pemantauan kondisi berbasis kondisi (condition-based monitoring). Implementasi ini sangat mendukung program pemeliharaan prediktif di sektor ketenagalistrikan, yang bertujuan untuk meningkatkan availability, keamanan, dan umur pakai peralatan kritis.
