Double Busbar Scheme
Double Busbar Scheme adalah skema pengaturan busbar (rel) listrik utama dalam gardu induk yang menggunakan dua set busbar paralel. Skema ini berfungsi untuk meningkatkan keandalan, fleksibilitas operasi, dan memungkinkan pemeliharaan tanpa pemadaman total.
Pengertian dan Prinsip Dasar

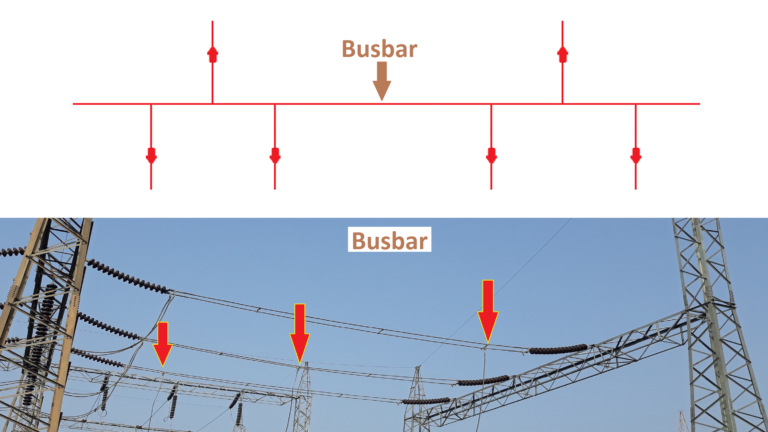

Double Busbar Scheme merupakan konfigurasi sistem pentanahan (earthing) dan distribusi daya pada gardu induk (substation) yang menggunakan dua buah busbar utama yang beroperasi secara paralel. Kedua busbar ini, sering disebut Busbar 1 dan Busbar 2, berfungsi sebagai titik pengumpul dan pendistribusi daya listrik dari berbagai sumber (seperti generator atau saluran transmisi masuk) ke berbagai beban atau saluran transmisi keluar.

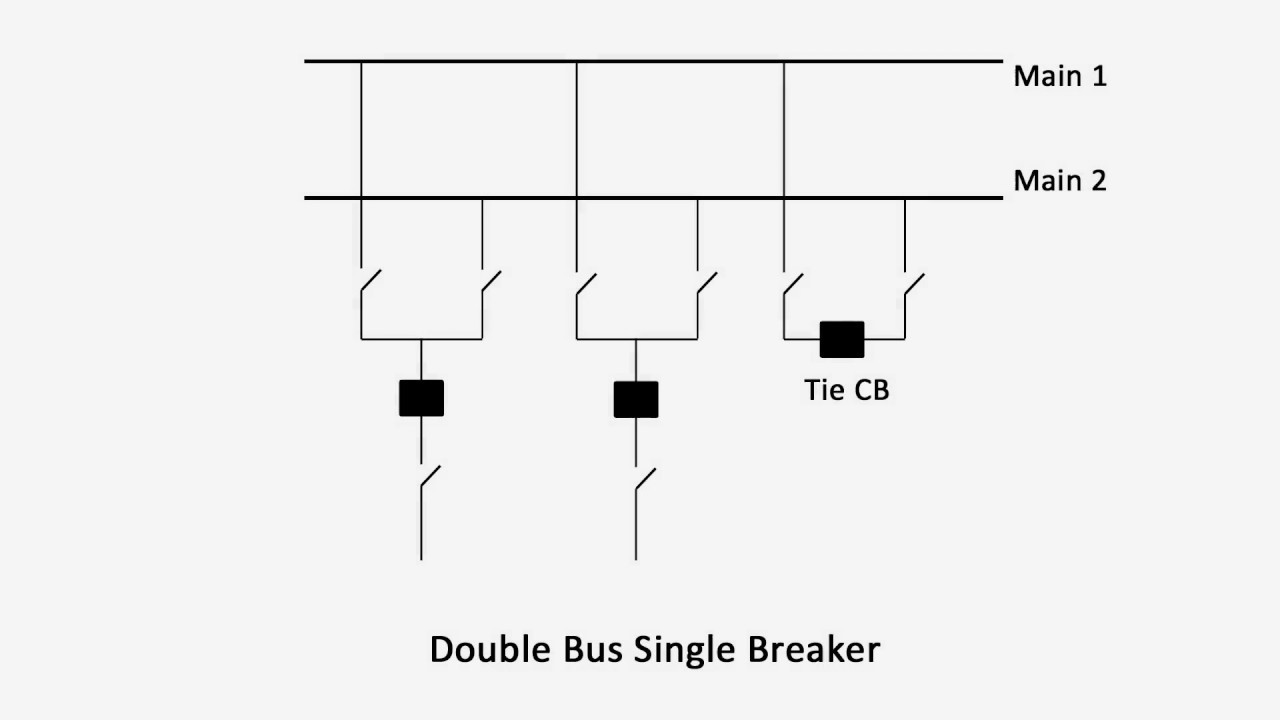

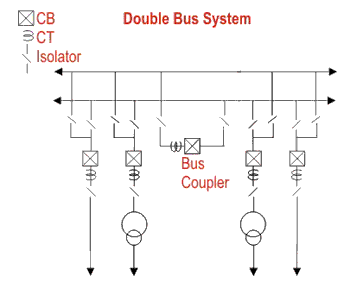

Skema ini memungkinkan setiap sirkuit (baik incoming maupun outgoing) untuk dihubungkan ke salah satu dari dua busbar tersebut melalui pemutus daya (circuit breaker) dan sakelar pemisah (isolator) selektor busbar. Dengan adanya dua jalur rel yang independen, operator dapat memindahkan beban dari satu busbar ke busbar lainnya secara fleksibel. Hal ini menjadi keunggulan utama karena meningkatkan kontinuitas pelayanan.

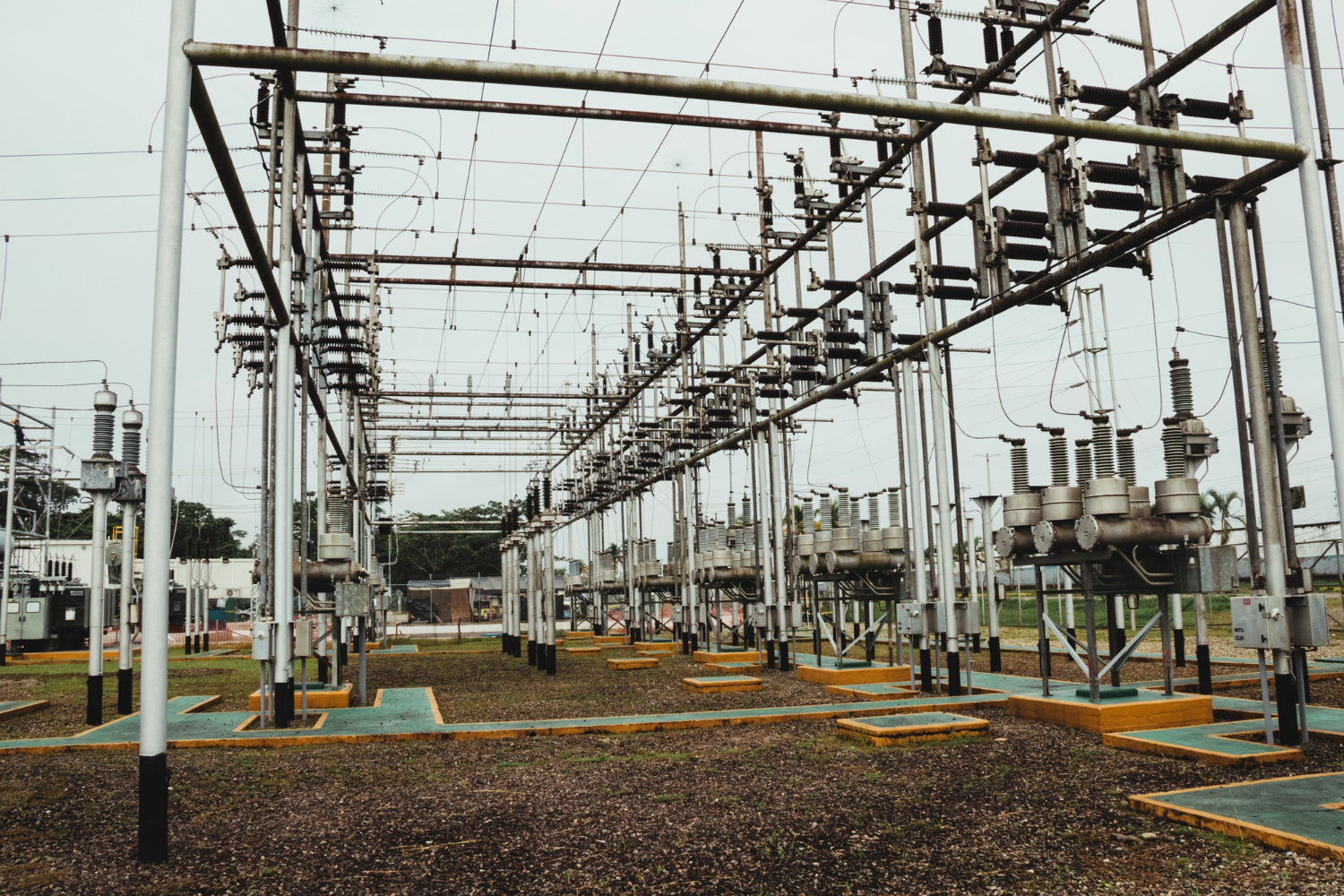

Prinsip kerjanya didasarkan pada kemampuan untuk mengisolasi satu busbar untuk keperluan pemeliharaan, sementara busbar yang lain tetap beroperasi menyalurkan daya. Transisi pemindahan beban dilakukan dengan prosedur switching yang aman untuk menghindari gangguan. Konfigurasi ini sangat umum diterapkan pada gardu induk tegangan tinggi (GIS/AIS) milik PLN dan pembangkit listrik besar yang membutuhkan tingkat keandalan tinggi.
Kelebihan, Kekurangan, dan Aplikasi dalam Sistem Proteksi
Skema double busbar menawarkan beberapa keunggulan signifikan. Keandalan (reliability) sistem meningkat karena adanya jalur cadangan; jika satu busbar mengalami gangguan, beban dapat dialihkan ke busbar sehat. Fleksibilitas operasi juga tinggi, memungkinkan pengelompokan sumber dan beban secara logis serta memudahkan pemeliharaan tanpa perlu memadamkan seluruh gardu induk. Selain itu, skema ini memfasilitasi pengujian peralatan dan perluasan sistem di masa depan dengan lebih mudah.
Di sisi lain, skema ini memiliki kekurangan berupa biaya investasi awal yang lebih tinggi akibat penambahan jumlah peralatan seperti sakelar pemisah (isolator) dan struktur busbar itu sendiri. Konfigurasinya juga lebih kompleks, membutuhkan area lahan yang lebih luas, dan memerlukan prosedur operasi serta koordinasi proteksi yang lebih rumit untuk mencegah kesalahan switching yang dapat berakibat fatal.
Dalam konteks proteksi listrik, skema double busbar membutuhkan pengaturan sistem proteksi yang cermat. Setiap busbar biasanya dilindungi oleh rel proteksi (busbar protection) sendiri yang cepat mengisolasi busbar yang terganggu. Skema transfer bebannya juga harus dirancang agar tidak mengganggu setelan proteksi jarak (distance protection) pada saluran transmisi. Aplikasinya sangat krusial di gardu induk penghubung (interconnection) dan pada pembangkit listrik tenaga uap (PLTU) atau gas (PLTGU) dimana kontinuitas pasokan listrik adalah hal yang mutlak.
