Pengujian Injeksi Sekunder

Pengujian Injeksi Sekunder adalah metode pengujian perangkat proteksi dan pengukuran listrik dengan menyuntikkan sinyal listrik (arus, tegangan, frekuensi) secara terkendali ke rangkaian sekunder untuk memverifikasi akurasi dan kinerja sistem. Fungsi utamanya adalah memastikan keandalan sistem proteksi, kalibrasi instrumen, dan validasi logika operasi tanpa perlu mematikan peralatan utama.

Pengertian, Prinsip Kerja, dan Tujuan

Pengujian Injeksi Sekunder (Secondary Injection Test) adalah prosedur pengujian kritis dalam sistem ketenagalistrikan yang dilakukan dengan cara menyuntikkan sinyal uji (injection) berupa besaran listrik seperti arus, tegangan, atau kombinasi keduanya secara langsung ke terminal masukan (input) rangkaian sekunder dari perangkat proteksi, relai, atau alat pengukur. Sinyal ini mensimulasikan kondisi operasi atau gangguan yang sebenarnya pada sistem tenaga listrik, tetapi dilakukan pada level rangkaian sekunder transformator instrumentasi (CT dan VT), sehingga peralatan utama (primer) seperti busbar, trafo daya, atau saluran transmisi tidak perlu dinonaktifkan.

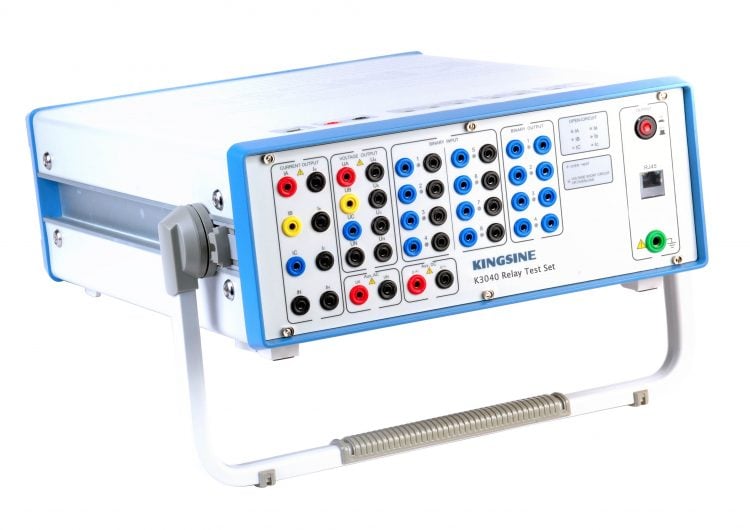

Teknisi melakukan pengujian injeksi sekunder pada relay proteksi di panel listrik

Prinsip kerjanya adalah dengan menggunakan alat uji injeksi (secondary injection test set) yang menghasilkan sinyal dengan parameter yang sangat presisi dan dapat diprogram. Sinyal ini diumpankan ke relai proteksi, meter, atau sistem SCADA untuk memeriksa apakah perangkat tersebut memberikan respons yang sesuai, seperti trip, alarm, atau pembacaan yang akurat. Tujuannya adalah untuk memvalidasi seluruh rangkaian mulai dari kabel sekunder, terminal, hingga logika pemrosesan di dalam relai, memastikan bahwa jika terjadi gangguan nyata, sistem proteksi akan bekerja dengan benar dan tepat waktu.

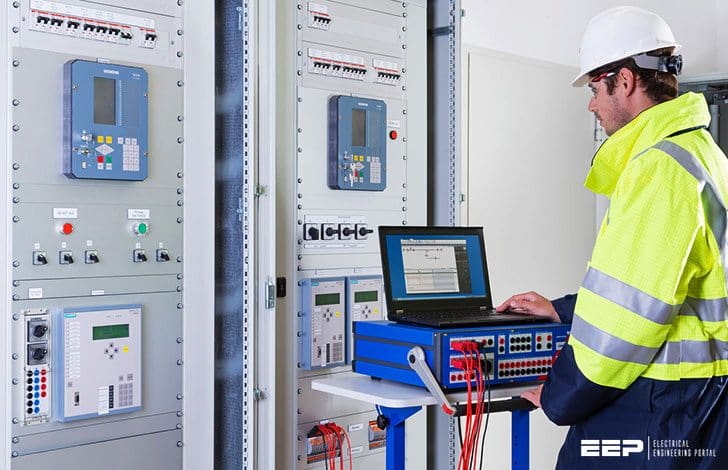

Close-up perangkat injektor sekunder digital terhubung ke terminal relay

Tujuan utama pengujian ini meliputi: verifikasi setting dan karakteristik operasi relai proteksi (seperti overcurrent, differential, atau distance protection), kalibrasi alat pengukur (metering), validasi logika interlocking dan skema proteksi, serta memenuhi persyaratan perawatan rutin dan standar keandalan sistem. Dengan demikian, pengujian ini menjadi tulang punggung program pemeliharaan prediktif dan preventif di gardu induk, pembangkit listrik, dan sistem transmisi.

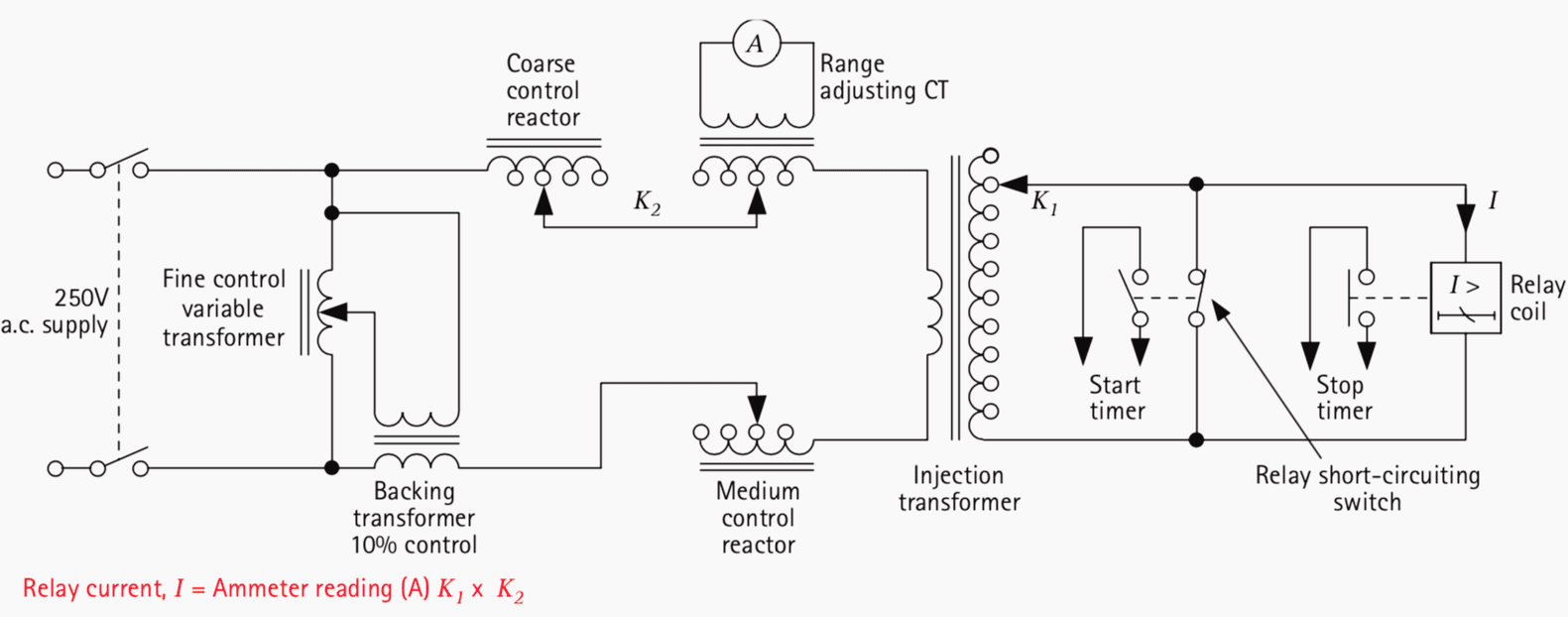

Diagram skematik pengujian injeksi sekunder pada rangkaian proteksi trafo

Sumber:

ESDM - Standar Ketenagalistrikan

Penerapan, Manfaat, dan Standar dalam Sistem Ketenagalistrikan

Dalam konteks ketenagalistrikan, Pengujian Injeksi Sekunder diterapkan secara luas pada berbagai aspek. Di pembangkit listrik, pengujian ini digunakan untuk memastikan proteksi generator, transformator, dan busbar berfungsi. Pada sistem transmisi dan distribusi, pengujian kritis dilakukan untuk relai proteksi jarak (distance protection) dan relai differential pada saluran transmisi serta transformator tenaga. Di gardu induk, seluruh skema proteksi, termasuk proteksi busbar dan circuit breaker failure, divalidasi menggunakan metode ini. Bahkan, sistem proteksi kebakaran arc flash (arc protection system) juga memerlukan pengujian injeksi sekunder untuk memastikan deteksi dan isolasi gangguan yang sangat cepat.

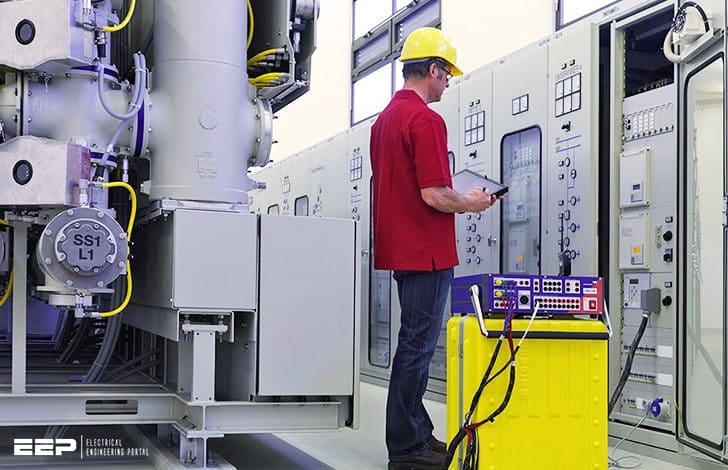

Overview ruang kontrol dengan teknisi mengkalibrasi relay via injeksi sekunder

Manfaat utamanya sangat signifikan bagi keandalan sistem. Pertama, meningkatkan safety karena pengujian dilakukan pada level sinyal rendah (sekunder) tanpa membahayakan personel atau peralatan tegangan tinggi. Kedua, memungkinkan pengujian komprehensif tanpa harus melakukan pemadaman (outage) pada peralatan primer, sehingga meningkatkan ketersediaan pasokan listrik (availability). Ketiga, akurasi pengujian yang tinggi membantu mengidentifikasi masalah seperti koneksi yang longgar, kesalahan wiring, atau drift kalibrasi pada perangkat, sebelum menyebabkan maloperasi yang dapat memicu pemadaman luas (blackout).

Pelaksanaan pengujian ini mengikuti standar teknis nasional dan internasional yang ketat, seperti IEEE C37.90 (Standard for Relays and Relay Systems Associated with Electric Power Apparatus), IEC 60255 (Measuring Relays and Protection Equipment), dan standar internal utilitas seperti PLN. Standar-standar ini mengatur prosedur, akurasi alat uji, interval pengujian, dan kriteria penerimaan. Dengan demikian, Pengujian Injeksi Sekunder bukan hanya aktivitas teknis rutin, tetapi merupakan investasi vital dalam menjamin stabilitas, keamanan, dan kontinuitas operasi sistem tenaga listrik nasional.
