Rele Sinkronisasi

Pengertian, Prinsip Kerja, dan Fungsi Utama

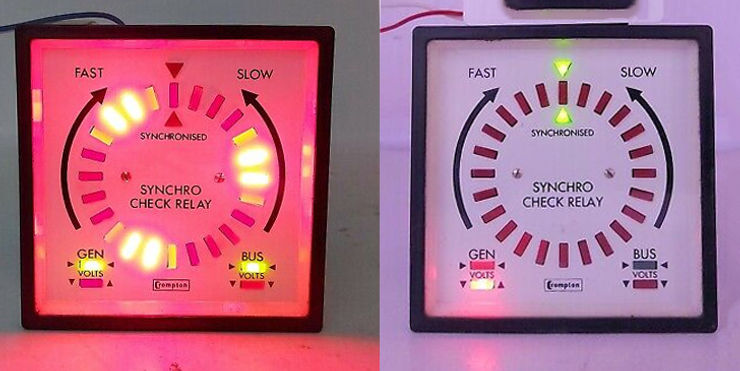

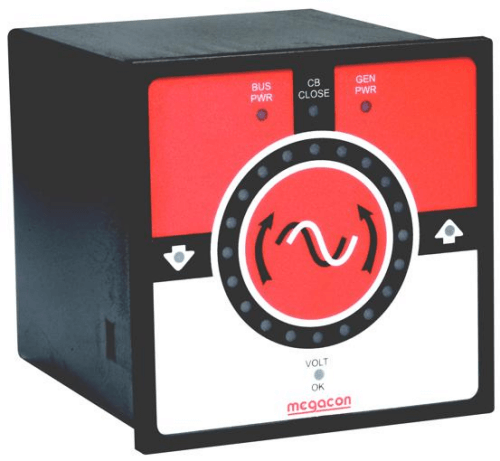

Rele sinkronisasi (synchronizing relay) atau rele pemeriksa sinkron (synchrocheck relay) adalah perangkat proteksi otomatis yang berfungsi untuk membandingkan parameter kelistrikan antara dua sumber tegangan sebelum dihubungkan secara paralel. Parameter kritis yang dibandingkan meliputi besaran tegangan, frekuensi, sudut fasa, dan urutan fasa (sequence). Tujuannya adalah memastikan kedua sumber berada dalam kondisi yang 'match' atau sinkron.

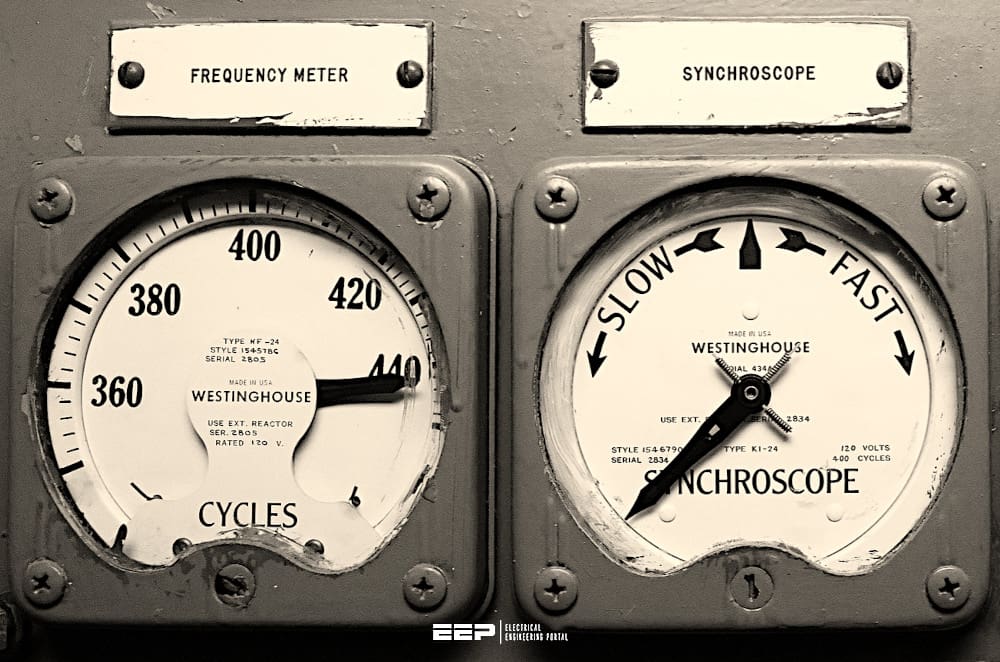

Prinsip kerjanya adalah mengukur perbedaan tegangan (voltage difference), perbedaan frekuensi (slip frequency), dan perbedaan sudut fasa (phase angle) antara tegangan yang ada di kedua sisi pemutus daya (circuit breaker) yang akan menutup. Rele akan mengizinkan perintah penutupan (close signal) hanya jika semua perbedaan tersebut berada dalam batas toleransi yang telah ditetapkan. Jika salah satu parameter di luar batas, rele akan mengunci (block) operasi penyambungan.

Fungsi utamanya adalah mencegah terjadinya penyambungan yang tidak sinkron (out-of-synchronism closing), yang dapat menimbulkan arus hubung singkat (short circuit) yang sangat besar, daya dorong (torque) mekanis yang merusak pada generator, serta fluktuasi daya dan tegangan yang dapat menggangu stabilitas sistem kelistrikan secara keseluruhan. Dengan demikian, rele ini melindungi peralatan seperti generator, transformator, dan pemutus daya dari kerusakan fisik dan elektris.

Dalam operasi pembangkit, rele ini sangat krusial saat melakukan sinkronisasi generator ke jaringan (grid) setelah start-up atau saat menyambung kembali jaringan yang terpisah (islanding) ke sistem utama. Ia juga digunakan pada penyambung tie (tie-line) antar sistem untuk memastikan transfer beban yang aman.

Penerapan dalam Sistem Tenaga Listrik dan Standar Proteksi

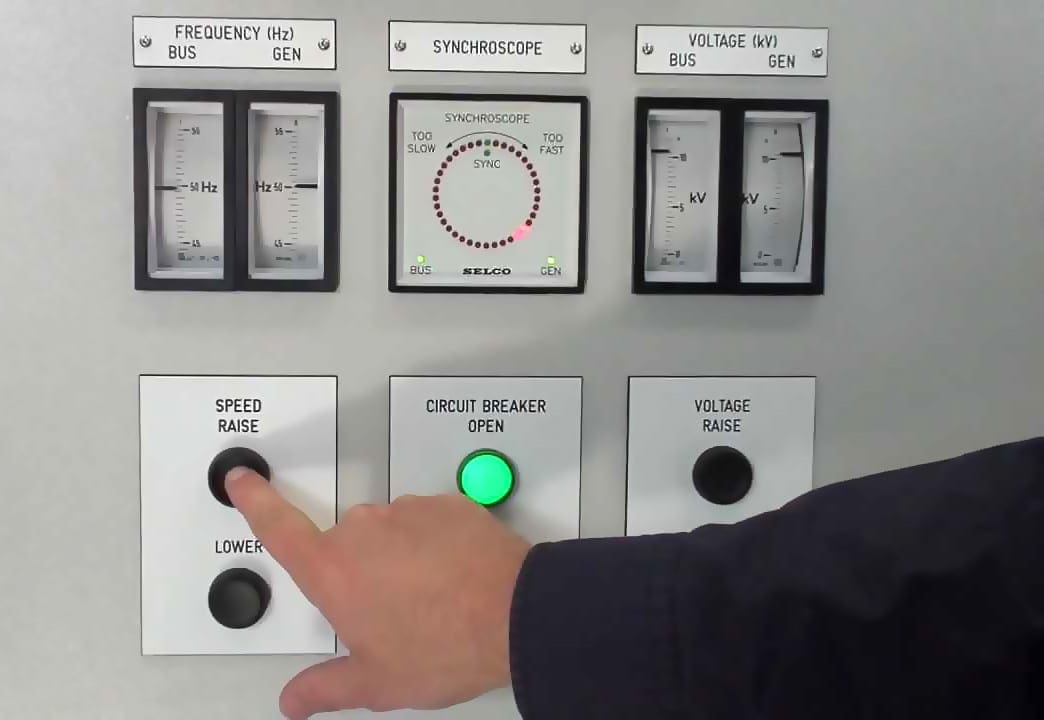

Dalam konteks sistem tenaga listrik, rele sinkronisasi diterapkan pada berbagai titik kritis. Di Pembangkit Listrik, ia dipasang pada panel sinkronisasi generator untuk mengontrol pemutus daya generator (Generator Circuit Breaker) atau pemutus daya di ujung saluran transmisi pembangkit. Di Gardu Induk (GI) dengan konfigurasi bus tie atau transfer bus, rele ini memastikan penyambungan dua bus yang sebelumnya terpisah dilakukan dengan aman.

Rele modern seringkali merupakan bagian integral dari skema proteksi dan kontrol yang lebih luas, seperti dalam Sistem Manajemen Energi (EMS/SCADA) atau Digital Protective Relay multifungsi. Ia dapat bekerja berdampingan dengan rele proteksi lain seperti rele diferensial, rele jarak, dan rele frekuensi untuk membentuk sistem proteksi yang komprehensif.

Standar teknis seperti IEC 60255 (untuk rele proteksi) dan IEEE C37.102 (Guide for AC Generator Protection) memberikan panduan mengenai persyaratan kinerja dan pengujian untuk rele sinkronisasi. Batas toleransi yang umum digunakan, misalnya, adalah perbedaan tegangan maksimal 5-10%, perbedaan frekuensi maksimal 0.1-0.2 Hz, dan perbedaan sudut fasa maksimal 5-10 derajat, meskipun nilai ini dapat disesuaikan dengan kebutuhan spesifik sistem.

Pemilihan dan setting rele sinkronisasi memerlukan analisis yang cermat terhadap karakteristik dinamis sistem, seperti waktu penutupan pemutus daya (breaker closing time), untuk memberikan margin keamanan yang tepat. Kesalahan setting dapat menyebabkan gangguan operasi, seperti kegagalan melakukan sinkronisasi saat diperlukan atau sebaliknya, mengizinkan penyambungan yang berisiko.
