Sistem SCADA Kelistrikan

Sistem SCADA (Supervisory Control and Data Acquisition) adalah sistem komputer yang berfungsi untuk memantau, mengendalikan, dan mengakuisisi data secara real-time dari peralatan di sistem kelistrikan, mulai dari pembangkit, transmisi, hingga distribusi.

Pengertian, Komponen, dan Peran dalam Sistem Tenaga Listrik

Dalam konteks ketenagalistrikan, SCADA adalah tulang punggung operasi sistem tenaga listrik modern. Sistem ini bertindak sebagai 'pusat kendali dan pengawasan' yang terintegrasi, menghubungkan pusat kontrol (seperti National Control Center PLN) dengan peralatan di lapangan yang tersebar luas, seperti gardu induk, pembangkit listrik, dan saluran transmisi. Melalui jaringan komunikasi yang andal, data seperti tegangan, arus, status pemutus daya, dan frekuensi dikirimkan secara real-time untuk dipantau dan dianalisis.

Operator mengawasi jaringan listrik di ruang kontrol SCADA dengan banyak monitor

Secara teknis, sistem SCADA kelistrikan terdiri dari beberapa komponen utama: Unit Terminal Jarak Jauh (RTU) atau PLC yang dipasang di gardu induk atau pembangkit untuk mengumpulkan data, Master Terminal Unit (MTU) atau server di pusat kendali sebagai otak pemroses, sistem komunikasi (serat optik, gelombang mikro), dan Human-Machine Interface (HMI) yang menampilkan seluruh sistem dalam bentuk diagram satu garis yang interaktif bagi operator. Dengan komponen-komponen ini, SCADA memungkinkan pengawasan kondisi jaringan secara keseluruhan dari satu lokasi terpusat.

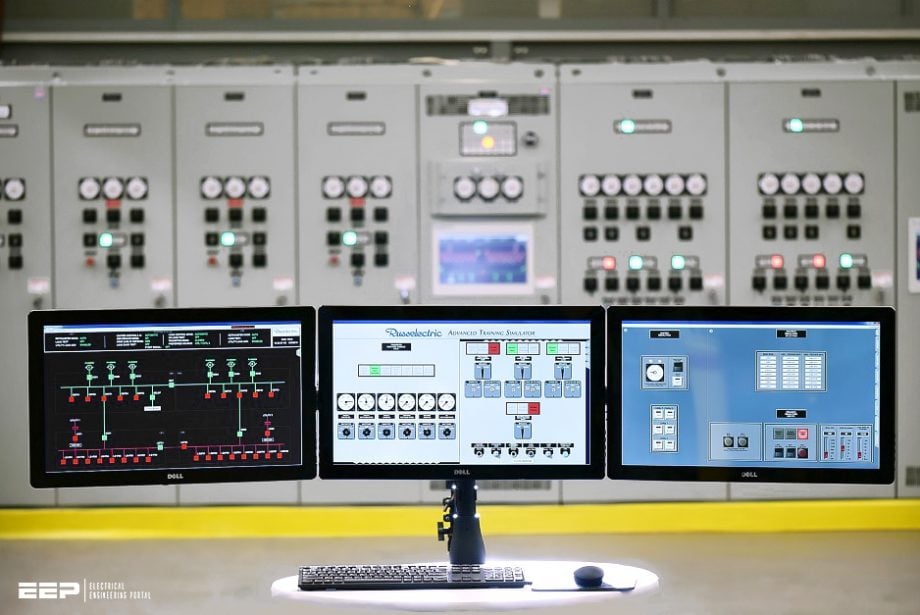

Close-up layar HMI SCADA menampilkan diagram peta jaringan listrik dan data real-time

Peran SCADA sangat krusial untuk menjamin keandalan (reliability) dan stabilitas pasokan listrik. Operator dapat mendeteksi gangguan, seperti trip-nya sebuah saluran transmisi, dengan segera. Lebih dari sekadar pemantauan, SCADA juga memungkinkan kontrol jarak jauh, seperti membuka atau menutup pemutus daya (circuit breaker) untuk mengalihkan aliran daya (load flow), melakukan restorasi layanan pasca-gangguan, atau mengatur keluaran (output) pembangkit listrik—semua dilakukan dari ruang kontrol tanpa harus mendatangi lokasi fisik peralatan.

Panel kontrol SCADA di gardu induk dengan lampu indikator dan tombol operasi

Sumber:

PLN - Pengelolaan Sistem Tenaga Listrik

Penerapan di Berbagai Segmen dan Manfaat untuk Proteksi Sistem

Penerapan SCADA bersifat holistik di seluruh rantai nilai kelistrikan. Di sektor pembangkitan, SCADA mengawasi parameter operasi turbin, boiler, dan generator untuk optimasi dan keamanan. Pada sistem transmisi, SCADA menjadi alat vital untuk mengelola aliran daya antar wilayah, mencegah kelebihan beban (overload), dan menjaga stabilitas tegangan. Sementara di tingkat distribusi, sistem Distribusi SCADA (D-SCADA) membantu dalam mengelola recloser, sectionalizer, dan capacitor bank untuk mengurangi durasi pemadaman dan meningkatkan kualitas daya ke pelanggan.

Diagram konseptual sistem SCADA terintegrasi dengan pembangkit dan jaringan distribusi

Salah satu fungsi strategis SCADA adalah mendukung sistem proteksi dan pengamanan jaringan. Data real-time yang dikumpulkan membantu dalam analisis gangguan, menentukan lokasi gangguan dengan cepat (fault location), dan mengevaluasi performa relay proteksi. Informasi ini sangat berharga untuk investigasi pasca-gangguan dan perbaikan sistem proteksi agar lebih selektif dan andal di masa depan.

Manfaat implementasi SCADA sangat luas, mencakup peningkatan efisiensi operasi melalui pengambilan keputusan berbasis data, pengurangan durasi interupsi listrik (SAIDI) melalui kontrol dan restorasi yang cepat, optimalisasi aset, serta peningkatan keselamatan personel karena mengurangi kebutuhan kerja di lokasi bertegangan tinggi. Pada akhirnya, SCADA adalah enabler utama untuk mewujudkan smart grid dan memastikan sistem ketenagalistrikan yang tangguh, efisien, dan dapat diandalkan untuk mendukung pertumbuhan ekonomi nasional.

Sumber:
