Sistem Supervisi Gardu Induk

Sistem Supervisi Gardu Induk adalah sistem kendali dan pemantauan terpusat berbasis komputer (SCADA) yang berfungsi untuk memantau, mengendalikan, dan melindungi seluruh peralatan dan proses di dalam Gardu Induk secara real-time.

Pengertian dan Fungsi Inti

Sistem Supervisi Gardu Induk, yang sering disebut sebagai sistem SCADA (Supervisory Control and Data Acquisition) Gardu Induk, merupakan tulang punggung otomasi dalam operasi sistem tenaga listrik. Sistem ini terdiri dari perangkat keras dan perangkat lunak komputer yang terintegrasi dengan peralatan proteksi, kontrol, dan pengukuran di lapangan (seperti PMT, pemisah, transformator daya, dan peralatan proteksi). Tujuannya adalah untuk mengumpulkan data operasional, menampilkannya ke operator di ruang kendali pusat, serta memberikan kemampuan untuk melakukan perintah kendali dari jarak jauh.

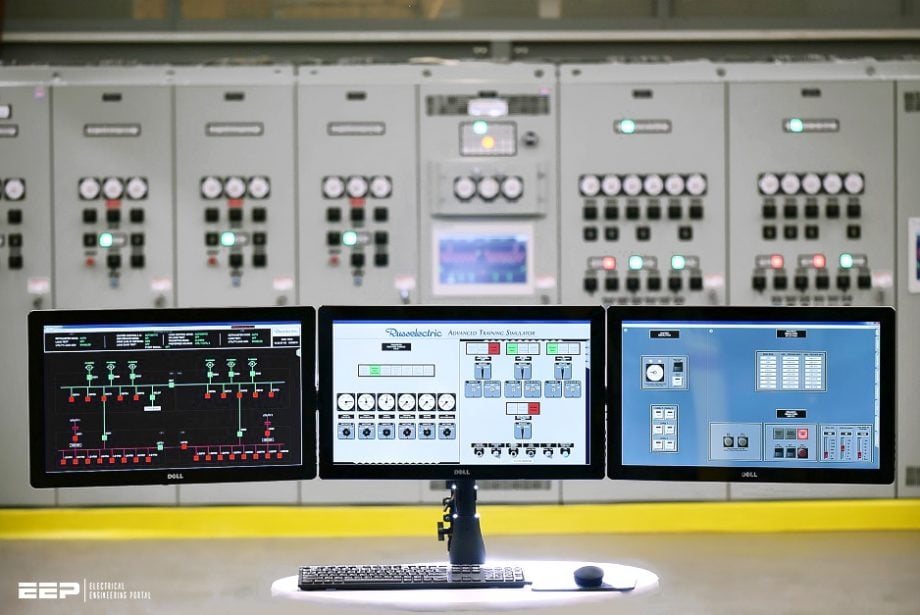

Operator memantau layar SCADA di ruang kendali gardu induk modern

Fungsi utamanya meliputi pemantauan (monitoring) status semua peralatan (ON/OFF, alarm), pengukuran besaran listrik (tegangan, arus, daya), serta kendali (control) seperti membuka dan menutup pemutus tenaga. Selain itu, sistem ini berperan vital dalam proteksi dengan menerima dan mencatat (logging) informasi gangguan dari relay proteksi, membantu analisis pasca gangguan. Dengan demikian, sistem ini meningkatkan keandalan, keamanan, dan efisiensi operasi Gardu Induk, meminimalkan downtime, dan mendukung pengambilan keputusan yang cepat dan tepat.

Close-up panel kontrol dan diagram satu garis sistem tenaga listrik

Sumber:

ESDM - Pengenalan Sistem Tenaga Listrik

Komponen, Arsitektur, dan Manfaat

Secara arsitektur, Sistem Supervisi Gardu Induk umumnya mengikuti struktur hierarkis. Level terendah adalah perangkat lapangan (field devices) seperti RTU (Remote Terminal Unit) dan IED (Intelligent Electronic Devices) yang terpasang di setiap bay atau perlengkapan. Perangkat ini mengumpulkan data dan menjalankan perintah lokal. Data kemudian dikomunikasikan melalui jaringan komunikasi (fiber optic, microwave) ke level menengah, yaitu Station Level yang berada di dalam Gardu Induk itu sendiri, terdiri dari server, workstation operator, dan HMI (Human Machine Interface). Level tertinggi adalah Network Control Center miliki PLN sebagai pengelola sistem kelistrikan nasional.

Pemandangan luas ruang gardu induk dengan trafo dan peralatan saklar

Komponen kunci sistem meliputi HMI untuk visualisasi satu garis Gardu Induk, server database historis untuk pencatatan tren, dan sistem alarm terpusat. Manfaat implementasinya sangat signifikan. Operasi menjadi lebih efisien karena mengurangi kebutuhan personel di lapangan untuk tugas rutin. Keandalan sistem meningkat dengan deteksi dini anomali dan pelacakan gangguan yang akurat. Sistem ini juga menjadi fondasi untuk aplikasi canggih seperti AGC (Automatic Generation Control), state estimation, dan smart grid, sehingga mendukung stabilitas jaringan listrik secara keseluruhan.

Insinyur memeriksa relay proteksi dan panel IED di cubicle kontrol
