Skema Proteksi Busbar

Skema Proteksi Busbar adalah sistem proteksi yang dirancang khusus untuk mendeteksi dan mengisolasi gangguan (seperti hubung singkat) yang terjadi pada busbar di gardu induk atau pembangkit listrik dengan sangat cepat, guna mencegah kerusakan peralatan dan meluasnya pemadaman.

Pengertian, Fungsi, dan Prinsip Dasar

Busbar, atau rel penghubung, merupakan komponen kritis dalam sistem tenaga listrik yang berfungsi sebagai titik pertemuan dan distribusi daya listrik dari beberapa sumber (seperti generator atau saluran transmisi) ke beberapa beban atau saluran keluar. Mengingat fungsinya yang sentral, gangguan pada busbar (misalnya hubung singkat akibat kegagalan isolasi, binatang, atau kontaminasi) dapat berdampak sangat luas, menyebabkan pemadaman total pada gardu induk dan mengganggu stabilitas sistem kelistrikan secara keseluruhan.

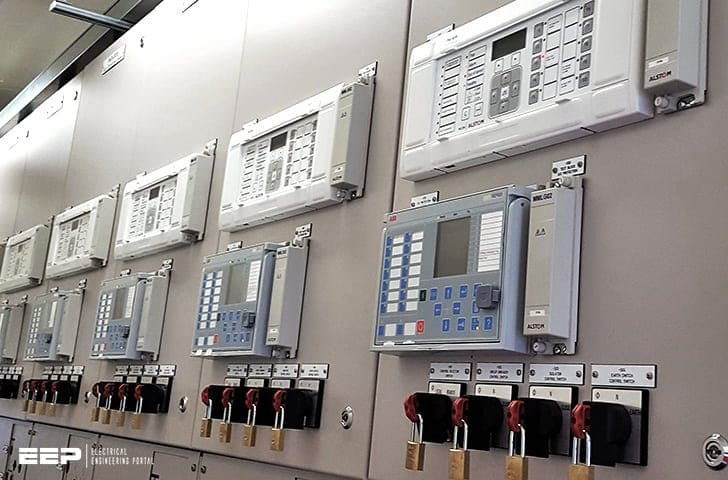

Panel relay proteksi busbar di gardu induk dengan banyak perangkat ukur

Skema Proteksi Busbar adalah suatu sistem proteksi yang dirancang khusus untuk mendeteksi dan mengisolasi gangguan yang terjadi tepat pada busbar dengan kecepatan dan keandalan yang sangat tinggi. Fungsi utamanya adalah meminimalkan kerusakan peralatan mahal (seperti trafo daya dan pemutus sirkit), mencegah meluasnya gangguan ke bagian sistem lain, serta menjaga kontinuitas pasokan listrik dengan mengisolasi hanya bagian yang terganggu.

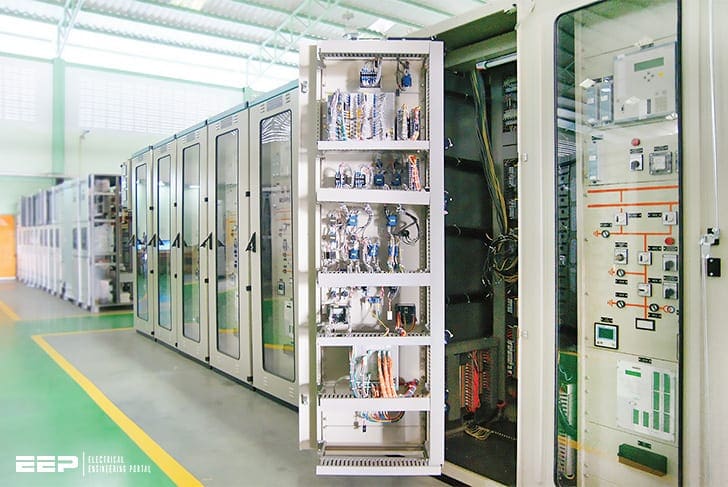

Close-up relay diferensial digital untuk proteksi busbar di substation

Prinsip dasar dari skema ini adalah membandingkan besaran listrik (biasanya arus) yang masuk dan keluar dari busbar. Dalam kondisi normal, jumlah arus yang masuk sama dengan jumlah arus yang keluar (Hukum Kirchhoff). Jika terjadi gangguan di dalam zona proteksi busbar, keseimbangan ini akan terganggu karena adanya arus gangguan yang mengalir ke titik gangguan. Ketidakseimbangan ini yang dideteksi oleh relai proteksi untuk kemudian memberikan perintah trip (pembukaan) kepada semua pemutus sirkit (circuit breaker) yang terhubung ke busbar tersebut, sehingga mengisolasi busbar yang terganggu sepenuhnya.

Diagram skematik satu garis sistem proteksi busbar dengan CT

Sumber:

ESDM - Standar Sistem Proteksi

Jenis Skema dan Penerapannya dalam Sistem Ketenagalistrikan

Terdapat beberapa jenis skema proteksi busbar, yang dipilih berdasarkan konfigurasi busbar, tingkat keandalan yang dibutuhkan, dan pertimbangan ekonomi. Dua jenis utama adalah skema proteksi busbar diferensial (busbar differential protection) dan skema proteksi busbar dengan penguncian (busbar blocking scheme). Skema diferensial adalah yang paling umum dan andal, menggunakan prinsip perbandingan arus secara langsung melalui relai diferensial berkecepatan tinggi. Sementara itu, skema penguncian sering digunakan sebagai backup atau pada konfigurasi yang lebih sederhana.

Instalasi busbar tembaga di switchgear dengan perangkat proteksi

Dalam penerapannya di gardu induk transmisi PLN atau pembangkit listrik, skema ini menjadi tulang punggung keamanan operasional. Pada gardu induk dengan konfigurasi busbar ganda (double bus), proteksi busbar memungkinkan pemindahan beban dari satu busbar ke busbar lainnya yang sehat saat terjadi gangguan, sehingga pasokan listrik ke konsumen dapat tetap berjalan. Di pembangkit listrik, proteksi busbar generator sangat penting untuk melindungi titik pertemuan keluaran dari beberapa generator sebelum disalurkan ke trafo penaik tegangan.

Implementasi skema proteksi busbar modern sering kali menggunakan relai digital (numerical relay) yang terintegrasi dalam sistem SCADA. Relai ini tidak hanya memiliki kecepatan dan akurasi tinggi, tetapi juga kemampuan self-monitoring, rekaman gangguan (fault recording), dan komunikasi data untuk keperluan pemantauan dan analisis pasca-gangguan oleh operator di pusat kendali. Hal ini sangat mendukung upaya peningkatan keandalan (reliability) dan ketersediaan (availability) sistem tenaga listrik nasional.
