Cooling Tower Draft

Cooling Tower Draft adalah aliran udara yang diciptakan secara alami (natural draft) atau mekanis (mechanical draft) di dalam menara pendingin untuk mendinginkan air yang digunakan dalam kondenser pembangkit listrik, sehingga meningkatkan efisiensi siklus termal.

Pengertian dan Prinsip Kerja dalam Pembangkit Listrik

Cooling Tower Draft merujuk pada proses pergerakan udara yang mengalir melalui menara pendingin (cooling tower) pada pembangkit listrik termal, seperti PLTU atau PLTGU. Aliran udara (draft) ini berfungsi untuk menyerap panas dari air panas yang disirkulasikan dari kondenser, sehingga air tersebut mendingin dan dapat digunakan kembali dalam siklus pendinginan. Tanpa draft yang memadai, proses pelepasan panas akan terhambat dan efisiensi pembangkit akan menurun drastis.

Menara pendingin alami raksasa dengan uap air keluar di pembangkit listrik

Prinsip kerjanya didasarkan pada perpindahan panas dan massa. Udara yang lebih dingin dan kering ditarik masuk ke dasar menara, kemudian naik dan bersinggungan dengan air panas yang didistribusikan melalui sistem fill atau sprinkler. Panas dari air dipindahkan ke udara, menyebabkan sebagian air menguap (evaporative cooling). Udara yang kini menjadi hangat dan lembap ini kemudian terus bergerak ke atas dan keluar melalui cerobong (stack) menara. Gerakan udara ini bisa terjadi secara alami karena perbedaan densitas (natural draft tower) atau dibantu oleh kipas besar (mechanical/induced draft tower).

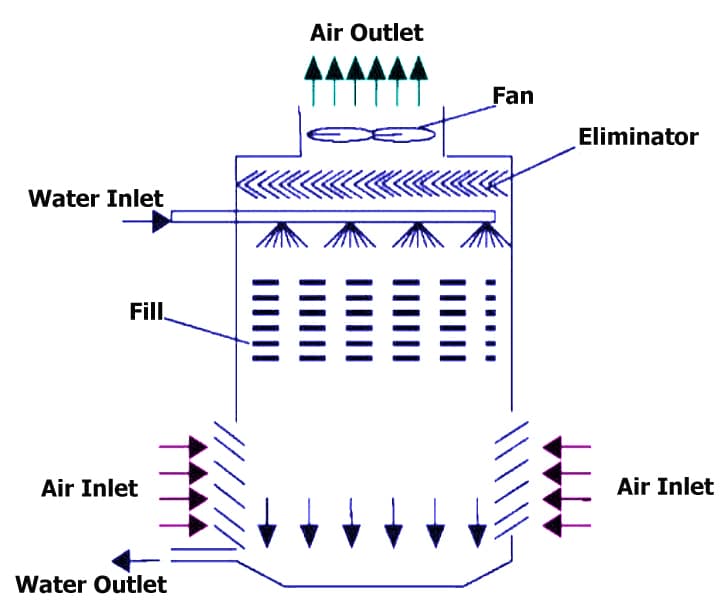

Diagram teknik aliran udara draft pada menara pendingin silinder

Pemilihan jenis draft (natural atau mechanical) sangat bergantung pada desain pembangkit, kapasitas, dan pertimbangan biaya. Menara draft alami memiliki struktur hiperboloid yang ikonik dan mengandalkan perbedaan ketinggian untuk menciptakan daya hisap, sehingga konsumsi daya auxiliarinya rendah. Sebaliknya, menara draft mekanis lebih kompak tetapi memerlukan kipas dan motor listrik yang signifikan untuk menciptakan aliran udara paksa, yang menjadi bagian dari beban pembangkit itu sendiri.

Close-up kipas besar untuk draft mekanis di puncak cooling tower

Sumber:

ESDM - Pengelolaan Air pada Pembangkit Listrik

Pengaruh terhadap Efisiensi dan Operasi Sistem Pembangkit

Kinerja Cooling Tower Draft secara langsung mempengaruhi efisiensi termal (heat rate) dan daya keluaran (output) pembangkit listrik. Draft yang optimal akan menghasilkan temperatur air pendingin yang keluar dari menara (cold water temperature) serendah mungkin, yang pada gilirannya menurunkan tekanan balik (back pressure) pada turbin uap. Penurunan back pressure ini memungkinkan turbin beroperasi lebih efisien dan menghasilkan daya listrik lebih besar dengan konsumsi bahan bakar yang sama.

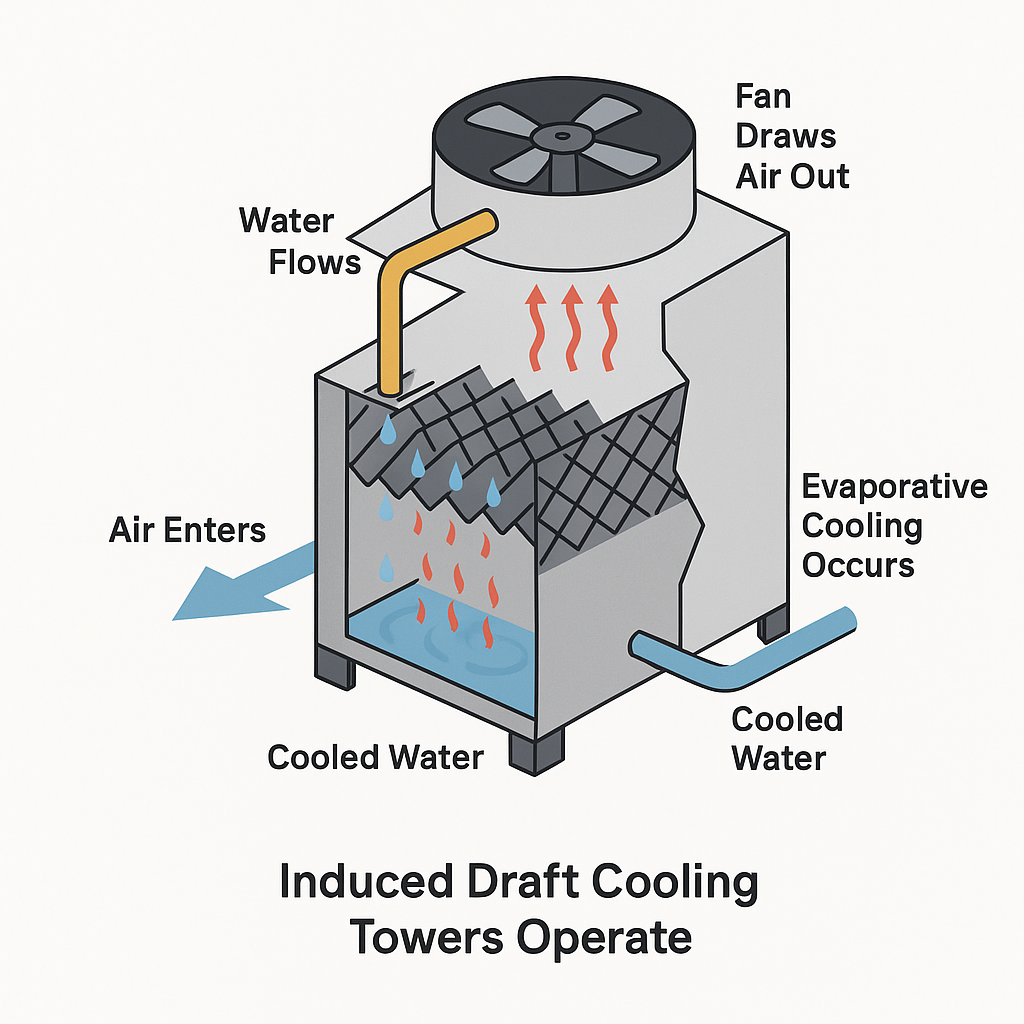

Pemandangan dari dalam menara pendingin menunjukkan aliran udara draft

Gangguan atau ketidakoptimalan pada sistem draft dapat menyebabkan masalah operasional yang serius. Jika aliran udara terhambat (misalnya karena kipas rusak pada mechanical draft, atau kondisi atmosfer yang lembap dan stagnan pada natural draft), temperatur air pendingin akan meningkat. Dampak berantainya adalah kenaikan tekanan kondenser, yang dapat memicu trip turbin untuk mencegah kerusakan mekanis. Selain itu, performa draft yang buruk juga meningkatkan konsumsi air make-up karena proses pendinginan yang tidak efektif.

Dalam konteks keandalan sistem ketenagalistrikan, pemeliharaan preventif pada komponen pendukung draft sangat krusial. Untuk menara draft mekanis, pemeliharaan rutin meliputi fan blade, gearbox, dan motor penggerak. Sementara untuk menara draft alami, pemastian kebersihan fill (media penyebar air) dan basin agar tidak tersumbat adalah kunci menjaga aliran udara yang lancar. Monitoring performa draft melalui sensor temperatur dan tekanan diferensial merupakan bagian integral dari sistem kontrol pembangkit modern untuk memastikan operasi yang stabil dan efisien.

Sumber:
