Turbin Uap

Turbin uap mengonversi energi kinetik uap bertekanan tinggi menjadi putaran mekanik. Digunakan di PLTU dan PLTGU, turbin uap menentukan efisiensi termal keseluruhan. Teknologi supercritical memungkinkan efisiensi di atas 45%.

Prinsip Kerja dan Konfigurasi

Uap dari boiler (PLTU) atau HRSG (PLTGU) masuk ke turbin melalui nozzle, mengalir melalui serangkaian blade (stator dan rotor). Energi kinetik uap mendorong rotor berputar; rotor dikopel dengan generator. Uap bekas keluar ke kondensor untuk didinginkan dan dikembalikan ke siklus.

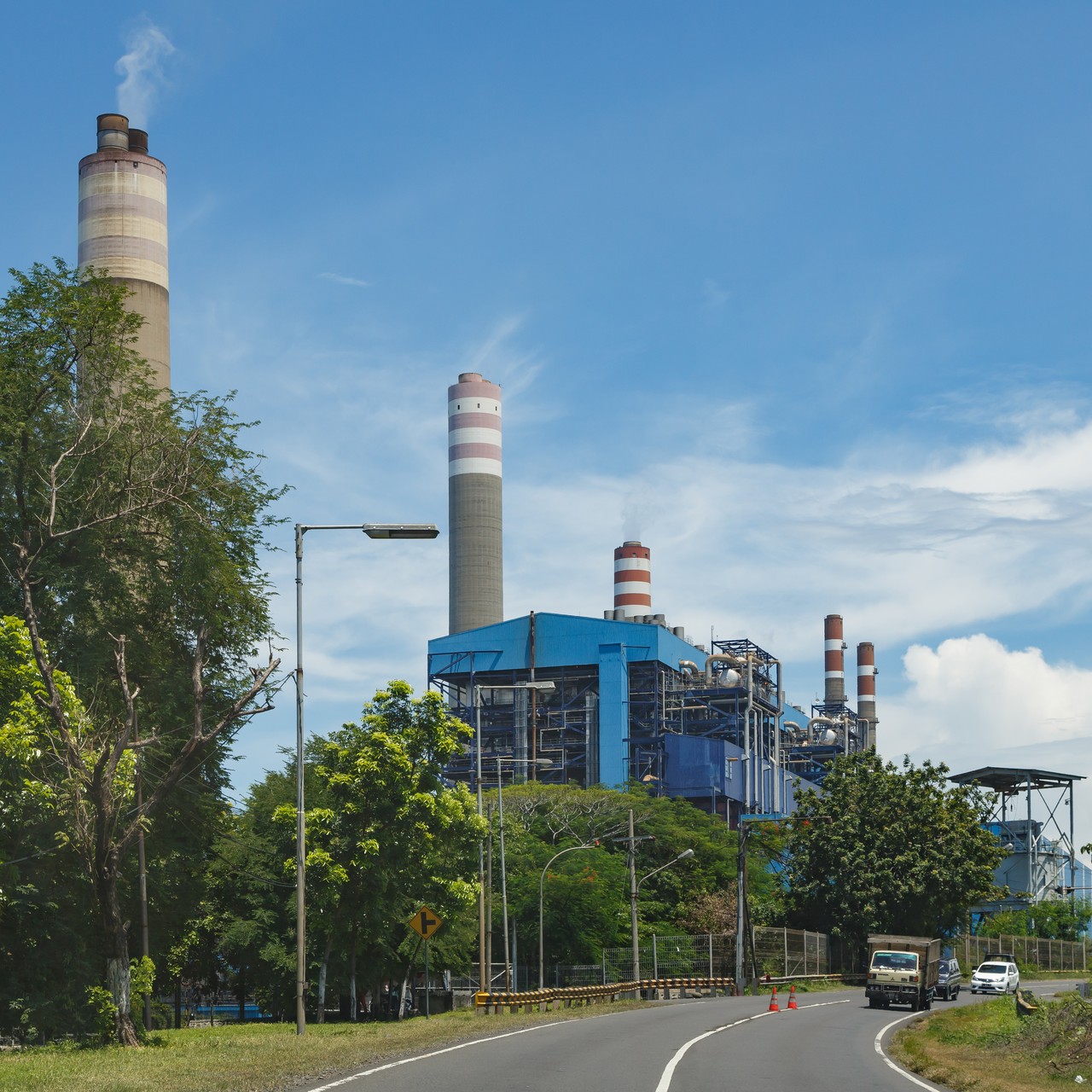

Turbin uap PLTU – HP IP LP casing siklus Rankine

Turbin uap PLTU skala besar umumnya multi-casing: HP (High Pressure), IP (Intermediate Pressure), dan LP (Low Pressure). Masing-masing dirancang untuk kondisi uap yang berbeda. Turbin PLTGU sering single-casing karena uap dari HRSG relatif sederhana.

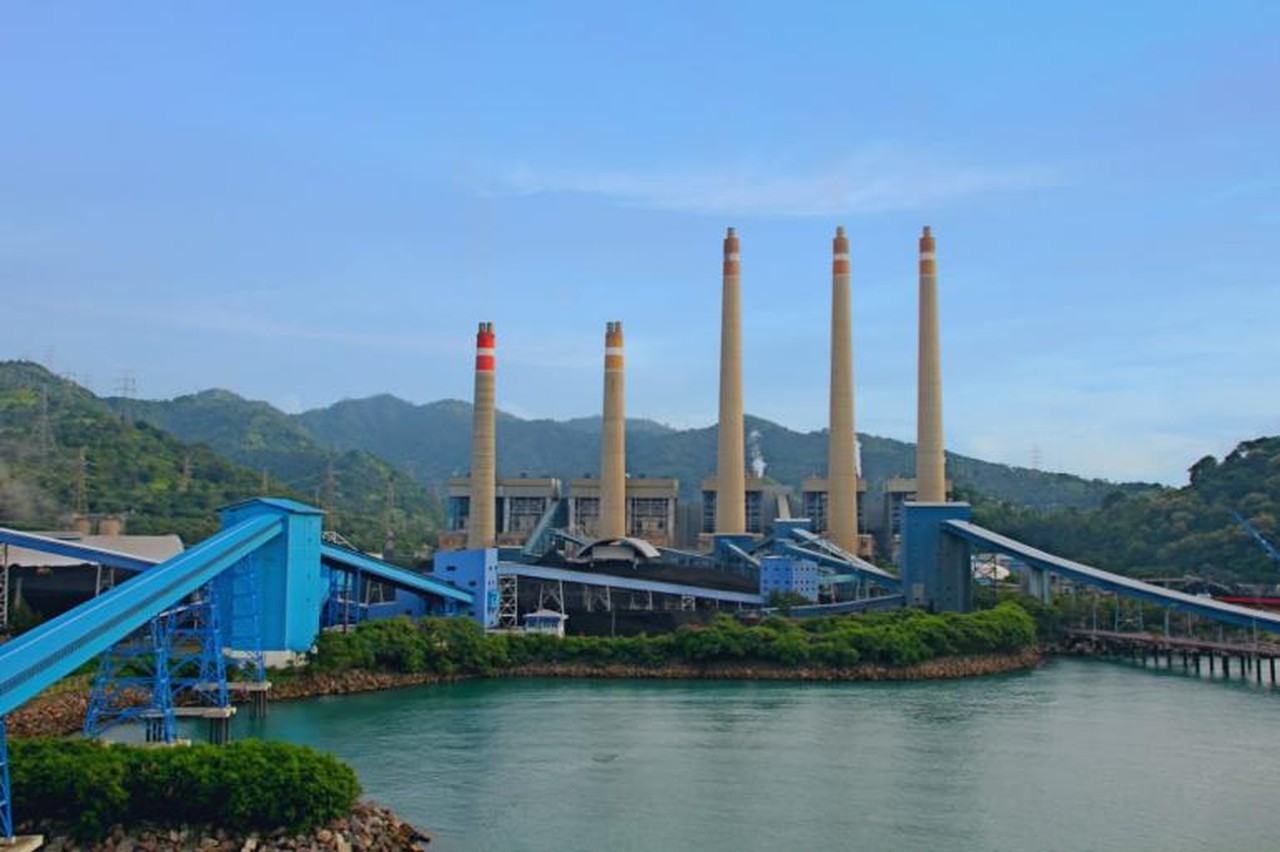

Turbin uap supercritical – blade stator dan rotor

Uap supercritical dan ultra-supercritical (suhu 600°C+, tekanan 25+ MPa) meningkatkan efisiensi termal signifikan. Material blade dan casing harus tahan suhu dan tekanan tinggi. Paduan nikel dan baja khusus digunakan untuk komponen hot path.

Turbin uap PLTGU – uap dari HRSG combined cycle

Governor dan sistem kontrol mengatur kecepatan putar, beban, dan proteksi overspeed. Integrasi dengan DCS memungkinkan operasi otomatis dan optimal.

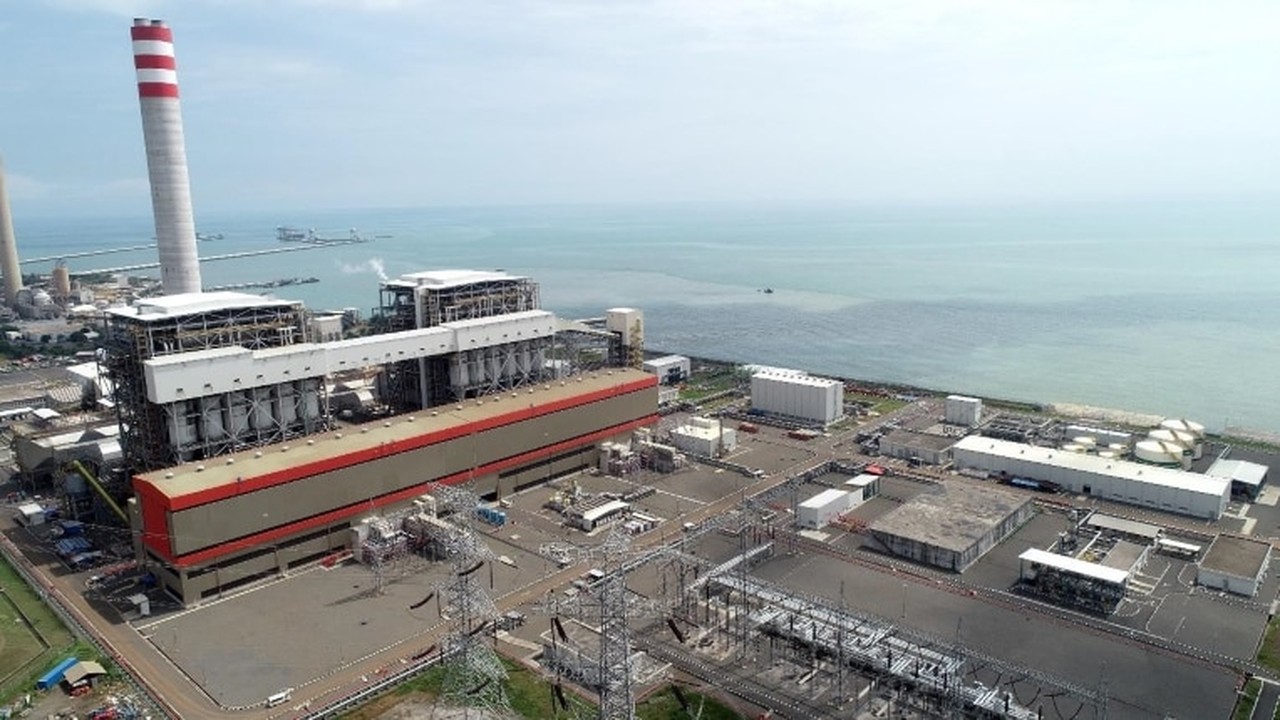

Turbin uap USC – efisiensi termal 43–47%
