Reverse Power Relay

Pengertian, Prinsip Kerja, dan Fungsi

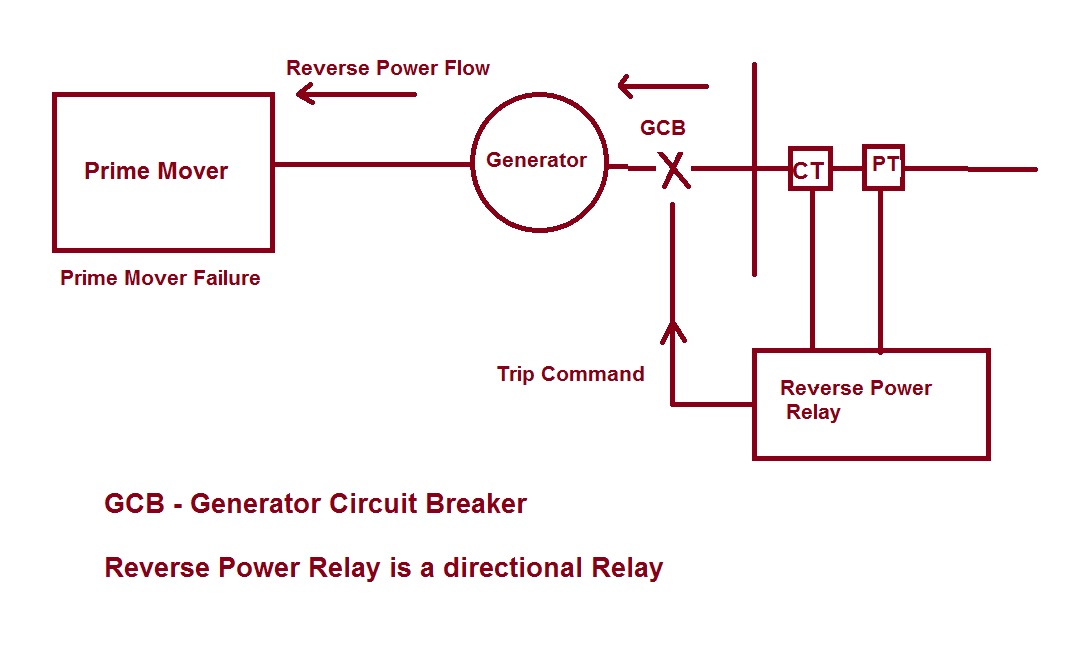

Reverse Power Relay (RPR) atau relay daya balik adalah salah satu perangkat proteksi utama dalam sistem tenaga listrik, khususnya pada unit pembangkit. Relay ini dirancang untuk mendeteksi kondisi ketika daya mengalir dari sistem (jaringan) menuju ke generator, bukan sebaliknya. Aliran daya balik ini terjadi jika prime mover (penggerak utama generator seperti turbin uap, air, atau gas) kehilangan daya penggeraknya, sementara generator tetap terhubung ke jaringan yang memiliki tegangan. Dalam kondisi ini, generator justru akan beroperasi sebagai motor sinkron, menarik daya dari sistem.

Fungsi utama RPR adalah melindungi generator dan prime mover dari kerusakan mekanis dan termal yang dapat terjadi akibat operasi sebagai motor. Misalnya, pada turbin uap, aliran uap mungkin sudah terhenti, tetapi rotor berputar karena menarik daya dari grid. Hal ini dapat menyebabkan overheating pada sudu-sudu turbin karena tidak ada aliran pendingin (uap). RPR akan mendeteksi arah aliran daya aktif (P) yang negatif (masuk ke generator) dan melebihi setelan waktu (time delay) yang telah ditentukan.

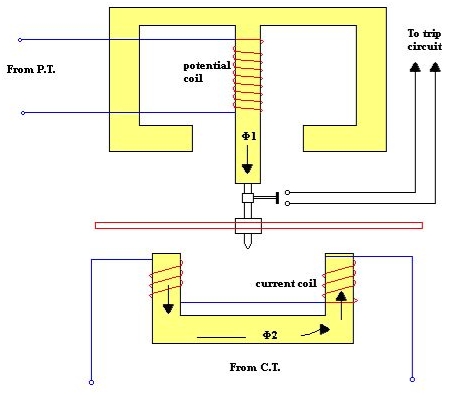

Prinsip kerjanya berdasarkan pengukuran daya aktif tiga fasa. Relay secara terus-menerus memantau besaran daya aktif. Jika daya aktif yang terukur menunjukkan nilai negatif (menandakan daya mengalir ke generator) dan nilainya melebihi setelan ambang batas (biasanya diset antara 2% hingga 10% dari rating daya generator), relay akan memulai timing. Setelah waktu tunda (biasanya beberapa detik) terlampaui untuk memastikan kondisi tersebut stabil dan bukan transient, RPR akan memberikan perintah trip untuk memutuskan pemutus tenaga (circuit breaker) generator dari sistem.

Pemasangan dan setelan RPR yang tepat sangat krusial untuk keandalan sistem. Setelan yang terlalu sensitif dapat menyebabkan trip yang tidak perlu (nuisance trip), sementara setelan yang terlalu longgar dapat membiarkan generator dalam kondisi berbahaya. Oleh karena itu, koordinasi dengan proteksi lain seperti loss of excitation relay dan proteksi prime mover (seperti low vacuum protection pada turbin uap) juga harus diperhatikan.

Penerapan, Pentingnya, dan Standar dalam Sistem Ketenagalistrikan Indonesia

Dalam konteks sistem ketenagalistrikan Indonesia, penerapan Reverse Power Relay adalah suatu keharusan pada hampir semua jenis pembangkit, baik Pembangkit Listrik Tenaga Uap (PLTU), Pembangkit Listrik Tenaga Gas dan Uap (PLTGU), Pembangkit Listrik Tenaga Air (PLTA), maupun pembangkit terdistribusi. Pada PLTU, RPR melindungi turbin uap dari kondisi 'motorring' yang dapat merusak sudu turbin akibat kurangnya aliran uap pendingin. Pada PLTA, relay ini mencegah turbin air berputar terbalik (reverse rotation) jika pintu air (inlet guide vane) tertutup namun generator masih terhubung ke grid.

Pentingnya RPR semakin meningkat dengan integrasi pembangkit energi terbarukan yang intermiten, seperti Pembangkit Listrik Tenaga Bayu (PLTB) dan Surya (PLTS). Pada PLTB, saat kecepatan angin turun di bawah titik kerja, turbin dapat kehilangan torsi dan berisiko menjadi motor. RPR berperan sebagai proteksi akhir untuk memisahkan pembangkit dari jaringan, menjaga stabilitas sistem secara keseluruhan. Proteksi ini juga melindungi investasi aset pembangkit yang mahal dari kerusakan fatal.

Standar dan regulasi ketenagalistrikan di Indonesia, yang berada di bawah kewenangan Kementerian ESDM dan diterapkan oleh PLN sebagai operator sistem, mensyaratkan adanya proteksi yang memadai termasuk RPR. Persyaratan teknis interkoneksi pembangkit ke grid milik PLN (seperti yang tercantum dalam Grid Code) mengharuskan setiap unit pembangkit memiliki sistem proteksi untuk mengantisipasi kondisi abnormal, termasuk reverse power. Setelan dan pengujian RPR harus dilakukan secara periodik sebagai bagian dari program pemeliharaan proteksi.

Dengan demikian, Reverse Power Relay bukan hanya sekadar perangkat proteksi lokal generator, tetapi merupakan komponen vital dalam menjaga keandalan (reliability) dan keamanan (security) operasi sistem tenaga listrik nasional. Keberadaannya mencegah kerusakan peralatan, meminimalkan downtime, dan berkontribusi pada stabilitas pasokan listrik secara keseluruhan.
