Saluran Kabel Tegangan Tinggi

Saluran Kabel Tegangan Tinggi (SKTT) adalah komponen vital dalam sistem transmisi listrik yang berfungsi menyalurkan daya listrik dalam jumlah besar dari pembangkit ke gardu induk atau antar gardu dengan tegangan di atas 35 kV.

Pengertian, Fungsi, dan Jenis Konstruksi

Saluran Kabel Tegangan Tinggi (SKTT) merupakan infrastruktur kabel listrik yang dirancang khusus untuk mengalirkan energi listrik pada level tegangan tinggi, umumnya di atas 35 kV hingga ratusan kilovolt (kV). Berbeda dengan saluran udara (SUTT/SUTET) yang menggunakan konduktor telanjang digantung pada menara, SKTT menggunakan kabel berinsulasi yang dipasang di dalam tanah (ditanam), di dalam terowongan, atau dipasang di atas permukaan tanah. Konstruksi ini menjadikannya solusi di area padat penduduk, wilayah dengan keterbatasan ruang, atau lokasi dengan pertimbangan estetika dan keamanan yang tinggi.

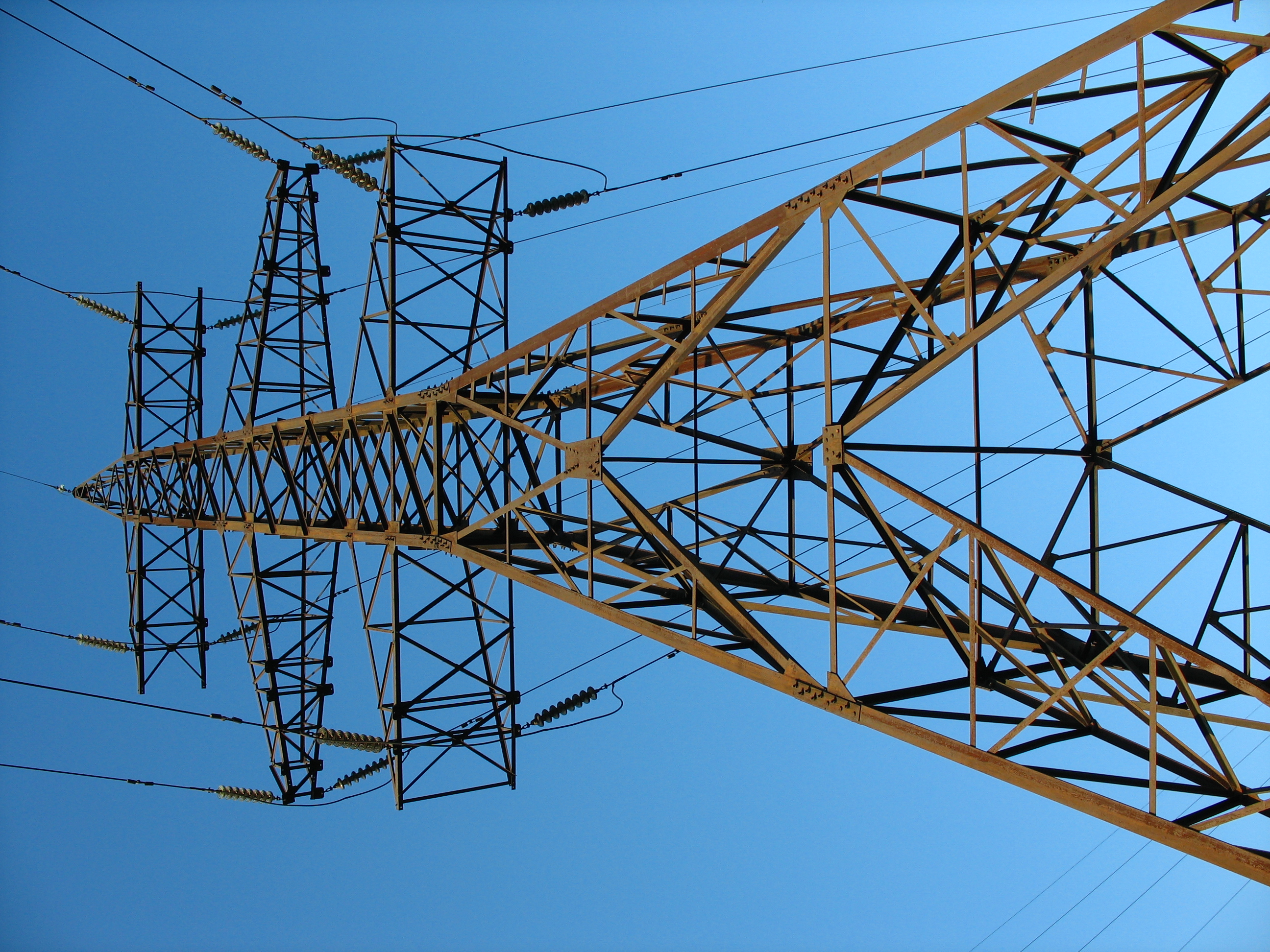

Kabel tegangan tinggi dengan isolator pada menara transmisi di pedesaan

Fungsi utama SKTT adalah untuk mentransmisikan daya listrik dalam kapasitas besar dengan keandalan tinggi. Ia berperan sebagai 'jalan tol listrik' yang menghubungkan pusat-pusat pembangkit, seperti PLTU, PLTA, atau PLTGU, ke gardu-gardu induk distribusi. Penggunaan kabel bawah tanah juga meminimalkan gangguan akibat cuaca buruk (seperti angin kencang, petir, atau es) yang sering mengganggu saluran udara, sehingga meningkatkan kontinuitas pasokan listrik. Selain itu, SKTT mengurangi risiko sengatan listrik akibat kontak tidak sengaja dan memiliki dampak visual yang lebih minimal terhadap lingkungan.

Close-up kabel aluminium berstrand pada saluran transmisi tegangan tinggi

Berdasarkan konstruksinya, SKTT terbagi menjadi beberapa jenis utama. Kabel berinsulasi XLPE (Cross-Linked Polyethylene) kini banyak digunakan karena memiliki karakteristik termal dan elektrik yang unggul. Ada pula kabel berinsulasi kertas yang diimpregnasi dengan minyak (MI/Mindicated Cable) untuk aplikasi tegangan ekstra tinggi. Sistem pemasangannya pun bervariasi, mulai dari langsung ditanam di tanah, dipasang dalam duct (saluran pipa), hingga ditempatkan dalam terowongan kabel khusus yang memungkinkan inspeksi dan pemeliharaan lebih mudah.

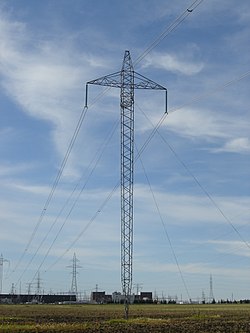

Pemandangan luas jalur saluran kabel menara listrik melintasi perbukitan

Sumber:

Keunggulan, Tantangan, dan Aspek Proteksi

Keunggulan utama SKTT dibanding saluran udara adalah keandalannya yang tinggi terhadap gangguan eksternal, faktor keamanan publik yang lebih baik, serta fleksibilitas penempatan di area perkotaan yang padat. Dari segi estetika, SKTT tidak mengganggu pemandangan kota dan tidak memerlukan jalur bebas yang luas seperti menara transmisi udara. Hal ini membuatnya ideal untuk memasok listrik ke pusat bisnis (CBD), bandara, atau daerah yang sensitif secara visual.

Diagram teknis sederhana komponen saluran transmisi tegangan tinggi

Namun, penerapan SKTT juga menghadapi sejumlah tantangan signifikan. Biaya investasi awal dan pemasangannya bisa 5 hingga 20 kali lebih mahal daripada saluran udara dengan kapasitas yang setara. Proses instalasinya rumit, membutuhkan perencanaan rute yang matang dan sering kali mengganggu lalu lintas selama pemasangan. Dari sisi teknis, kapasitas hantar arus (ampacity) kabel bawah tanah lebih terpengaruh oleh kondisi thermal tanah di sekitarnya, dan proses identifikasi serta perbaikan gangguan (fault location) membutuhkan waktu lebih lama dan peralatan khusus.

Aspek proteksi pada SKTT sangat kritis. Sistem proteksi harus dapat mendeteksi dan mengisolasi gangguan seperti hubung singkat atau kerusakan isolasi dengan cepat untuk mencegah kerusakan yang lebih parah pada kabel yang mahal. Proteksi umumnya menggunakan relay arus lebih (overcurrent), relay diferensial, atau relay jarak yang disesuaikan. Pemantauan kondisi (condition monitoring) seperti pengukuran Partial Discharge (PD) juga diterapkan untuk mendeteksi degradasi isolasi dini. Selain itu, sistem pembumian (grounding) pada terminal kabel dan sistem pengaman dari korosi serta gangguan mekanis dari aktivitas penggalian sekitar menjadi bagian tak terpisahkan dari desain proteksi SKTT yang komprehensif.

Sumber:
